광케이블 작업에서 케이블 포설만큼 중요한 것이 커넥터 종단과 접속 품질입니다. 대표적인 SC, LC 커넥터도 단면이 어떻게 연마되어 있는지에 따라 반사 손실, 삽입 손실, 적용 망이 달라집니다.

특히 파란색 UPC 커넥터와 녹색 APC 커넥터를 혼용하는 실수는 단순한 색상 착오가 아닙니다. 두 커넥터는 단면 기하 구조가 다르기 때문에 맞물리는 순간 광학 성능이 무너지고, 경우에 따라 세라믹 페룰과 유리 단면이 손상될 수 있습니다.

접속 전에는 색상만 믿지 말고 커넥터 규격과 장비 포트의 연마 방식을 확인해야 합니다. 이 글에서는 단면 연마 방식, 반사 손실 원리, UPC/APC 혼용 문제, 커넥터 조립과 융착 접속의 검증 순서를 정리합니다. 특정 선로의 실측 결과가 아니므로 합격 기준은 발주 시방서와 장비 제조사 기준을 우선합니다.

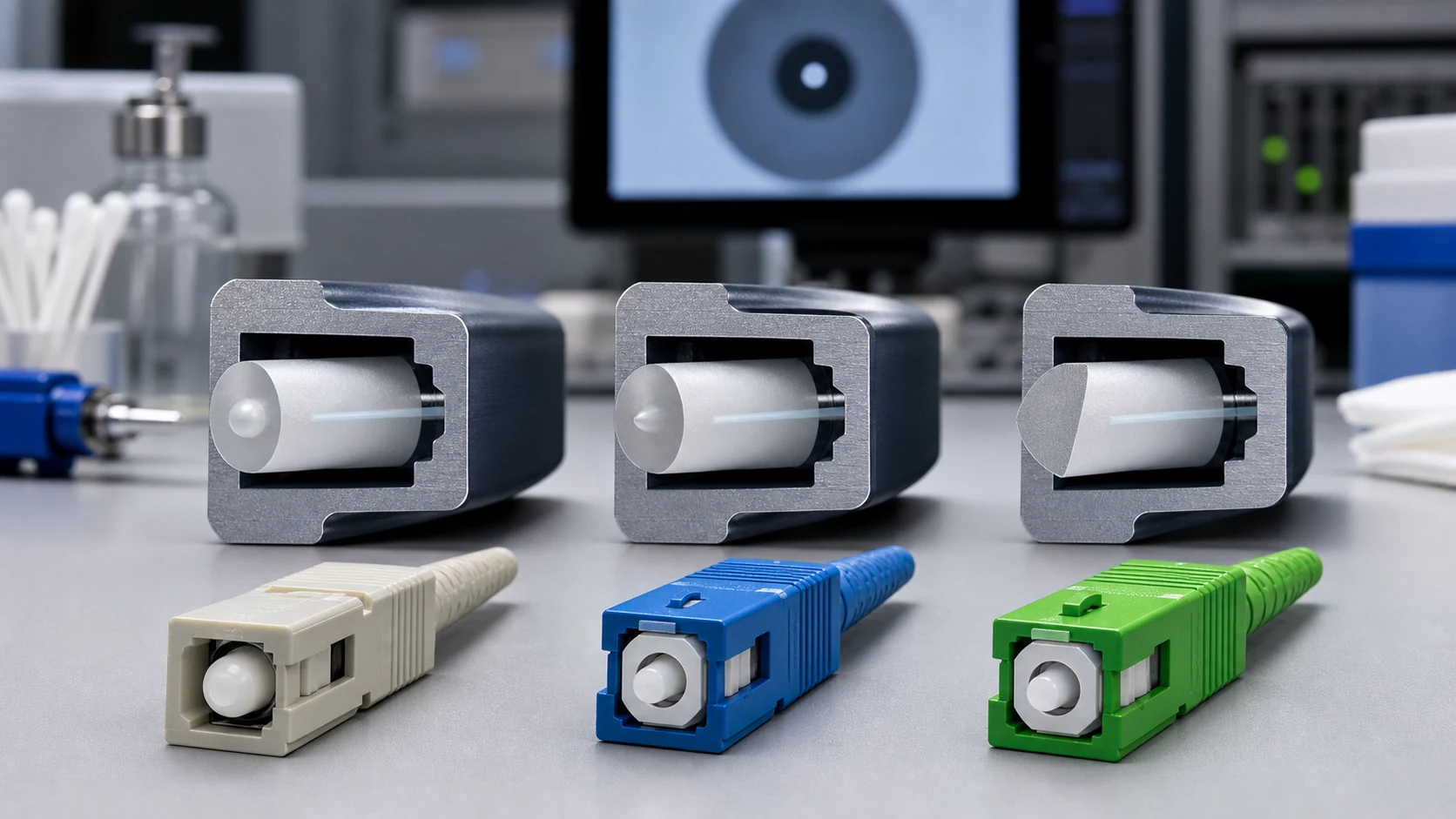

PC, UPC, APC 광 커넥터 단면 연마 방식의 기하학적 구조 비교
광 커넥터는 단면의 연마 곡률과 각도에 따라 PC, UPC, APC로 구분되며, 이는 반사 손실 성능을 결정짓는 핵심 요소입니다.

PC, UPC, APC는 무엇이 다른가요?

광 커넥터는 두 광섬유 끝면을 최대한 정확히 맞닿게 해서 빛이 한쪽 코어에서 다른 쪽 코어로 넘어가도록 만드는 부품입니다. 이때 두 끝면 사이에 틈이 있거나 단면이 거칠면 빛 일부가 뒤로 반사되고, 일부는 코어 밖으로 새어 나갑니다.

단면 연마 방식은 크게 PC, UPC, APC로 구분합니다.

구분일반 색상단면 구조현장 적용 감각
PC장비와 제조사에 따라 다름둥근 물리 접촉면입니다.과거 방식에 가깝고, 현재 고품질 단일모드 망에서는 사용 비중이 낮습니다.
UPC파란색PC보다 더 정밀하게 마감한 돔형 접촉면입니다.일반 이더넷 광 링크, 장비실 패치, 범용 단일모드 연결에서 많이 봅니다.
APC녹색단면을 8도 기울인 접촉면입니다.반사에 민감한 링크에서 사용 여부를 장비 사양으로 확인합니다.

여기서 주의할 점은 PC와 UPC, APC가 커넥터 모양 자체를 뜻하지 않는다는 것입니다. SC, LC, FC 같은 형상 규격과 PC, UPC, APC 같은 단면 연마 규격은 별개의 기준입니다. Fluke Networks는 파란색 단일모드 UPC와 녹색 단일모드 APC의 끝면 구조를 구분하고 두 방식의 직접 체결을 금지합니다.

반사 손실과 삽입 손실을 구분해야 합니다

광 커넥터 품질을 말할 때 자주 나오는 수치가 삽입 손실반사 손실입니다. 두 수치는 모두 dB로 표현되지만 의미가 다릅니다.

삽입 손실은 커넥터를 통과하면서 앞으로 가야 할 빛이 얼마나 줄었는지를 보는 값입니다. 값이 작을수록 좋습니다. 반사 손실(return loss)은 커넥터 접점에서 광원 쪽으로 되돌아가는 빛을 얼마나 잘 억제하는지를 보는 양의 dB 값이며, 클수록 반사가 적습니다. 반사율(reflectance)은 음의 dB로 표현하고 값이 더 작아질수록, 즉 더 큰 음수가 될수록 반사가 적습니다.

일반적인 현장 감각은 다음과 같습니다.

항목좋은 상태의 의미장애로 이어지는 경우
삽입 손실통과하는 광 파워가 적게 줄어듭니다.접속 불량, 오염, 굴곡, 코어 정렬 불량으로 수신 레벨이 낮아집니다.
반사 손실광원으로 되돌아가는 반사광이 적습니다.레이저 광원 불안정, PON 품질 저하, OTDR 반사 이벤트 증가가 생길 수 있습니다.

Fluke Networks의 APC 커넥터 시험 안내는 접촉식 UPC 출력 포트에는 APC를 연결할 수 없고, APC 링크에는 맞는 시험 코드를 사용해야 한다고 설명합니다. 비접촉 입력 포트처럼 예외적인 장비 구조도 있으므로 포트 색상만이 아니라 시험기 설명서로 조합을 확인합니다.

UPC와 APC는 왜 반사 손실이 다를까요?

UPC 커넥터는 파란색 하우징으로 식별되는 경우가 많고, 단면은 아주 정밀한 돔형으로 연마됩니다. 두 커넥터가 같은 UPC끼리 정확히 맞물리면 공기층을 줄이고 안정적인 물리 접촉을 만들 수 있습니다. 그래서 일반적인 광 이더넷 장비나 패치 구간에서 널리 사용됩니다.

다만 UPC는 단면이 기본적으로 축에 대해 직각에 가까운 구조입니다. 접점에서 생긴 반사광 일부가 코어 방향을 따라 광원 쪽으로 되돌아갈 수 있습니다. 좋은 UPC 커넥터도 높은 반사 손실, 즉 낮은 반사율을 확보할 수 있지만, 반사에 극도로 민감한 시스템에서는 APC가 더 적합한 경우가 많습니다.

APC 커넥터는 녹색 하우징으로 식별되는 경우가 많고, 단면이 8도 기울어져 있습니다. Fluke Networks는 이 경사면이 반사광을 클래딩 쪽으로 보내 코어의 역반사를 줄인다고 설명합니다. 실제 적용은 PON, WDM 등 서비스 이름만으로 결정하지 않고 장비 포트와 링크 설계 사양을 따릅니다.

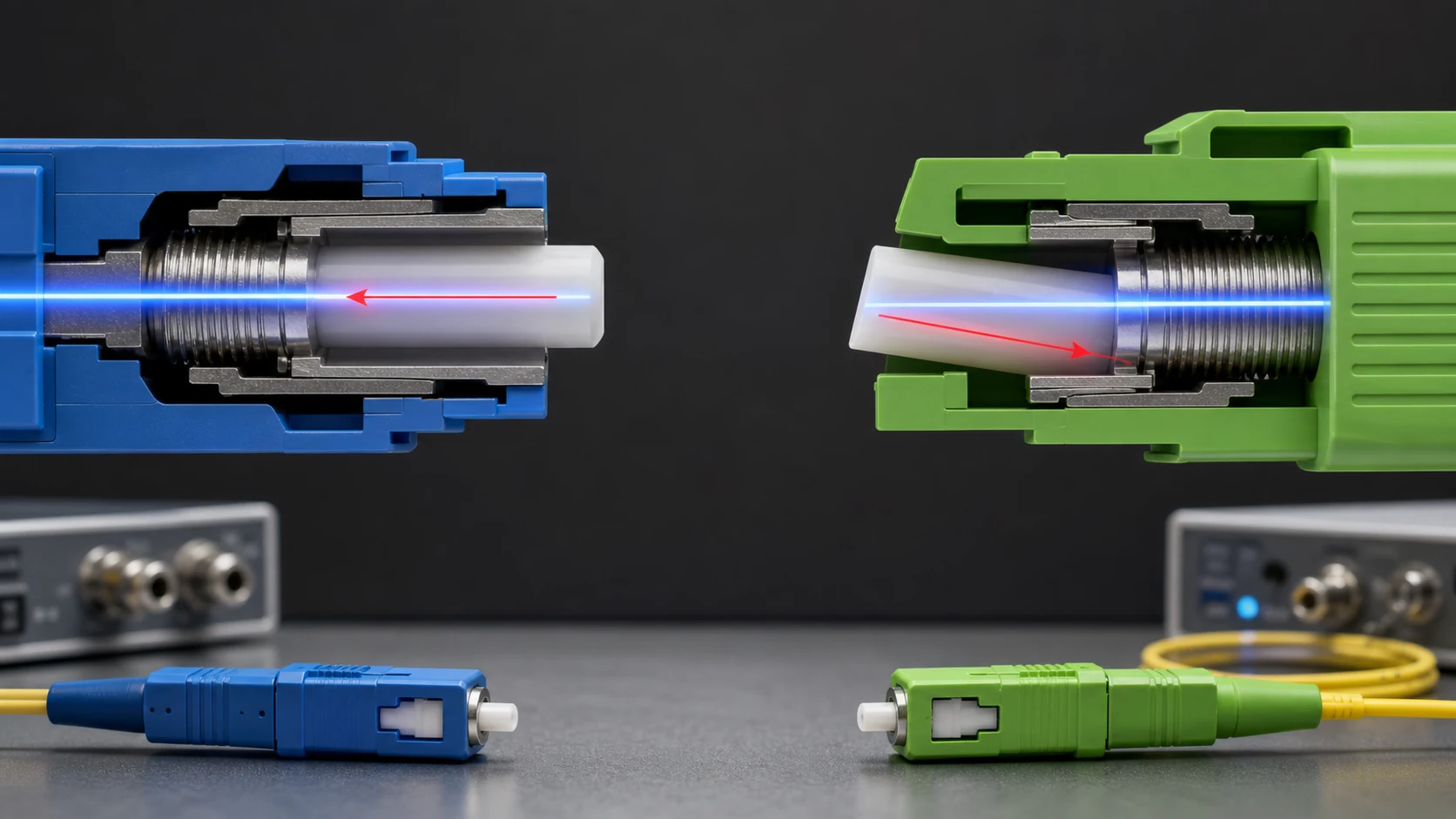

UPC의 직선 역반사와 APC의 8도 각도 굴절 산란 원리 다이어그램
UPC는 반사광 일부가 코어를 타고 역류할 수 있지만, 8도로 기울어진 APC는 반사광을 클래딩 방향으로 보내 반사 손실을 크게 하고 반사율을 낮춥니다.

UPC와 APC를 섞으면 왜 위험한가요?

파란색 UPC 커넥터와 녹색 APC 커넥터를 어댑터나 장비 포트에 억지로 맞물리면 안 됩니다. 두 커넥터는 색상만 다른 부품이 아니라 접촉면의 각도 자체가 다릅니다.

UPC는 둥근 접촉면이고 APC는 기울어진 접촉면이어서 직접 맞대면 코어가 정상 정렬되지 않습니다. Fluke Networks의 실제 OTDR 예에서는 UPC/APC 혼용이 APC의 저반사 특성을 무효화하고 큰 반사와 에코를 만들었습니다.

문제는 광학 손실에서 끝나지 않습니다. Fluke Networks는 두 끝면을 체결하려 하면 광 송신기 쪽을 포함한 끝면이 손상될 수 있다고 경고합니다. 혼용이 의심되면 손상을 추정으로 확정하지 말고 양쪽 끝면을 맞는 APC·UPC 검사 팁으로 각각 검사합니다.

체결 전에는 다음 세 가지를 순서대로 확인합니다.

  1. 장비 포트, 어댑터, 패치코드 색상을 체결 전에 확인합니다.
  2. SC-UPC와 SC-APC처럼 형상이 같아도 단면 규격이 다르면 연결하지 않습니다.
  3. 이미 혼용 체결이 의심되면 광 파워만 보지 말고 단면 검사기와 OTDR 반사 이벤트까지 확인합니다.

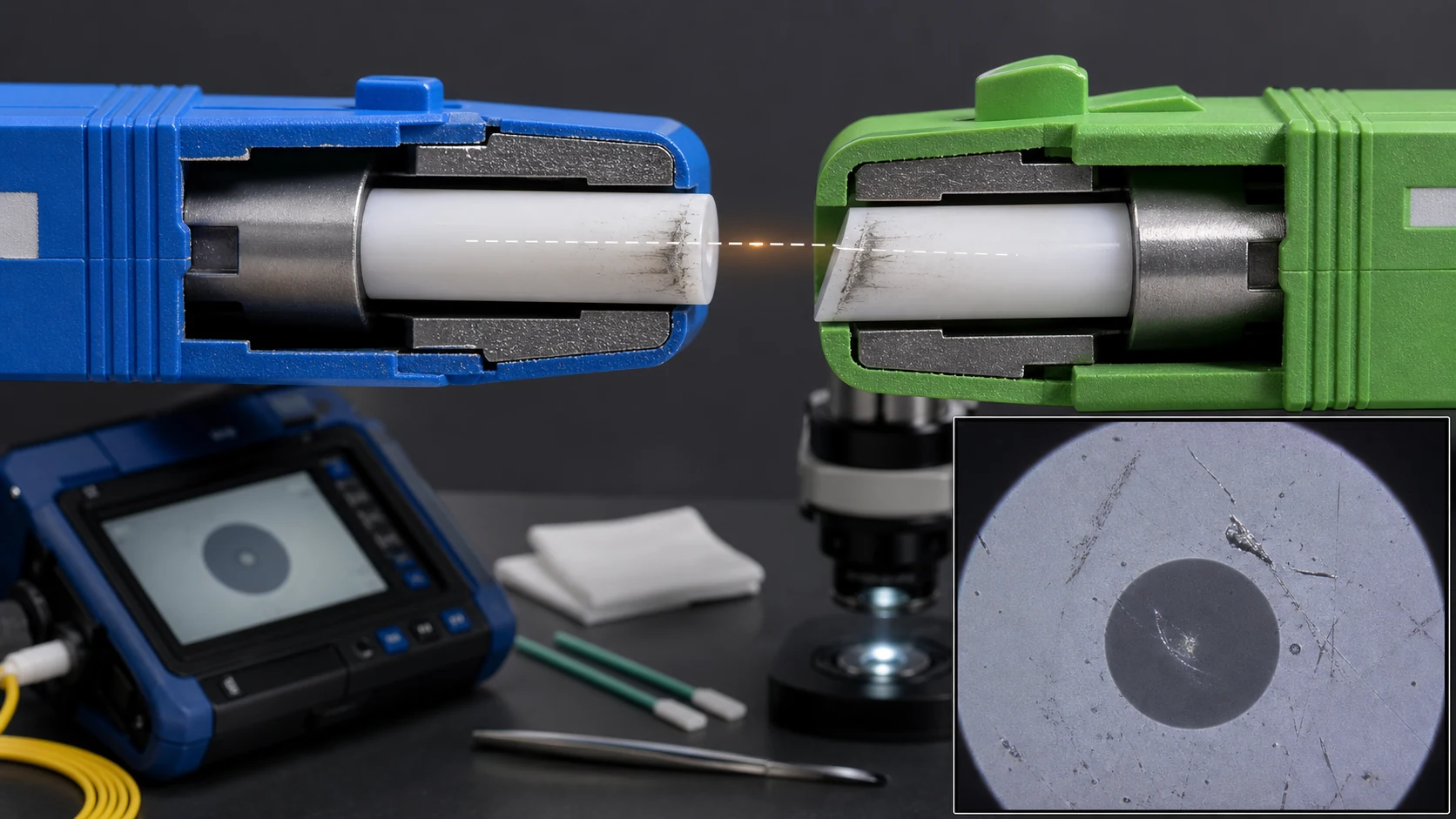

UPC와 APC 커넥터 혼용 시 발생하는 세라믹 페룰 단면 파손 및 틈새 에어 갭 시뮬레이션
서로 다른 UPC와 APC 끝면을 강제로 맞물리면 코어 정렬이 어긋나고 끝면이 손상될 수 있음을 표현한 개념 이미지입니다.

기계식 접속은 왜 영구 주선로에 신중해야 하나요?

광케이블을 연장하거나 장애 구간을 복구할 때 접속 공법은 크게 기계식 접속과 융착 접속으로 나눌 수 있습니다.

기계식 접속 제품은 V-그루브, 정렬 구조와 굴절률 매칭재 등을 이용해 두 광섬유 끝면을 맞대는 방식이 있습니다. 구성과 허용 용도는 제품마다 다르므로 제조사 설치 지침과 링크 시방서로 판단합니다.

기계식 접속과 융착 접속의 손실·반사·환경 성능을 보편적인 우열로 단정하지 않습니다. 실제 후보 제품의 데이터시트에서 삽입 손실, 반사율, 온도 범위와 장기 신뢰성 시험을 비교하고, 발주 시방서가 허용하는 공법만 사용합니다.

그래서 기계식 접속은 다음 상황에서 제한적으로 보는 것이 안전합니다.

상황권장 판단
야간 긴급 복구임시 우회나 빠른 서비스 복구 목적으로 사용할 수 있습니다.
짧은 구내 멀티모드 보수품질 요구 수준과 링크 버짓이 충분하면 검토할 수 있습니다.
장거리 단일모드 주선로영구 접속이라면 융착 접속을 우선 검토해야 합니다.
PON 또는 WDM 구간반사와 누적 손실에 민감하므로 기계식 접속을 남발하지 않는 것이 좋습니다.

융착 접속은 접속 품질을 어떻게 확보하나요?

융착 접속은 전기 아크로 두 광섬유 끝을 가열해 연결하는 방식입니다. Sumitomo Electric의 공식 접속 자료는 보호 슬리브 삽입, 피복 제거, 세척, 절단, 융착, 보강 순서를 제시하며 장비 설명서 준수를 요구합니다. 어느 구간에 이 공법을 적용하고 어떤 손실을 합격으로 볼지는 링크 버짓과 시방서로 정합니다.

코어 정렬형 융착 접속기는 카메라 관찰과 정렬 기구를 이용해 양쪽 섬유 중심을 맞춥니다. 싱글모드 설명에서 약 9µm로 소개되는 값은 물리 코어 직경의 보편값이 아니라, ITU-T G.652.D가 1310nm에서 8.6~9.2µm로 제시하는 모드 필드 직경(MFD)과 구분해야 합니다. 장비 정렬 방식과 작업자의 세척·절단 품질을 함께 기록합니다.

현장에서 접속 품질을 안정시키려면 장비 성능만 믿으면 안 됩니다. 다음 순서가 기본입니다.

  1. 피복 제거 전에 케이블 여장과 곡률 반경을 먼저 정리합니다.
  2. 피복을 벗긴 뒤 무수 알코올과 전용 와이프로 섬유를 깨끗이 닦습니다.
  3. 클리버로 절단각이 좋은 단면을 만듭니다.
  4. 융착 접속기 홀더와 V-그루브에 먼지가 없는지 확인합니다.
  5. 섬유를 장비에 올린 뒤 화면에서 단면 결함과 정렬 상태를 확인합니다.
  6. 융착 후 장비 추정 손실만 믿지 말고 필요하면 OTDR 또는 광 파워 테스트로 검증합니다.
  7. 보호 슬리브를 가열할 때 접속점이 휘지 않도록 중앙 위치와 가열 시간을 지킵니다.

좋은 조건의 단일모드 융착 접속은 매우 낮은 손실을 목표로 할 수 있습니다. 다만 장비가 표시하는 추정 손실은 실제 계측값과 다를 수 있으므로, 준공이나 장애 복구에서는 측정 기록을 함께 남기는 것이 안전합니다.

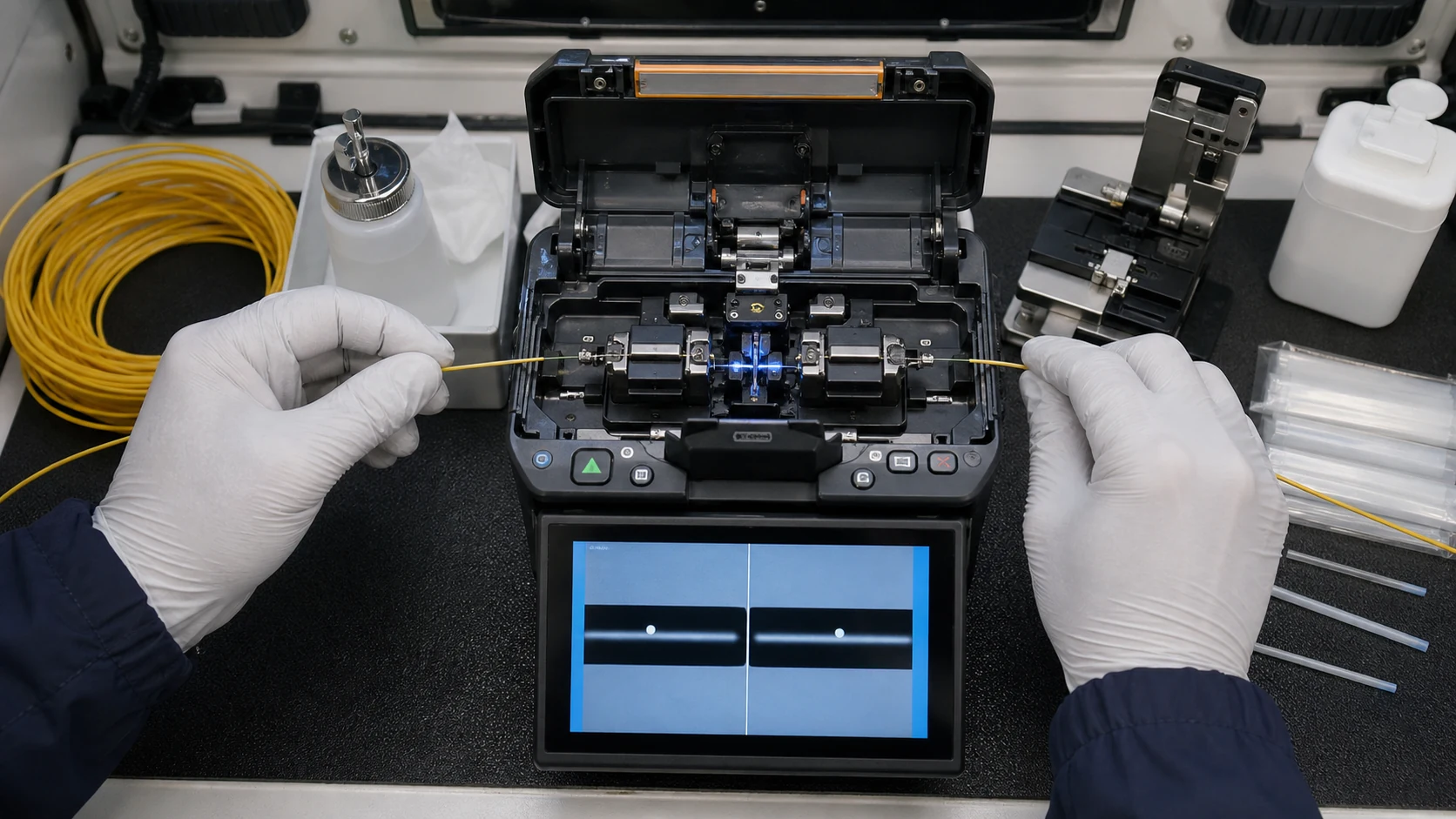

코어 정렬형 융착 접속기의 광섬유 정합 화면을 표현한 개념 이미지
코어 정렬형 융착 접속기는 광섬유 중심을 관찰·정렬해 낮은 접속 손실을 목표로 하며, 이 이미지는 실제 장비 화면이 아닙니다.

조립형 커넥터는 제품별 절차를 기준으로 검증합니다

병합 전 글에는 광 커넥터 제작을 피복 탈피, 세척, 절단, 삽입, 고정, 조립의 여섯 단계로 설명했습니다. 이 흐름은 작업 순서를 이해하는 데는 도움이 되지만 모든 현장 조립형 커넥터에 그대로 적용되는 보편 규격은 아닙니다. 삽입 길이, 스트립 길이, 절단 길이, 잠금 방식은 제품마다 다르므로 해당 커넥터의 제조사 작업 지침을 우선합니다.

  1. 케이블과 커넥터의 광섬유 종류, 외피 규격, UPC·APC 방식을 대조합니다.
  2. 제품 지침에 표시된 길이만큼 피복을 제거하고 광섬유 절단 조각을 흩뜨리지 말고 지정 용기에 회수합니다. Sumitomo Electric의 접속 절차도 절단 조각의 비산을 피하도록 안내합니다.
  3. 허용된 세척재로 광섬유를 닦고, 클리버와 홀더의 오염도 함께 확인합니다.
  4. 제품 지침의 절단 길이에 맞춰 절단하고 끝면을 손이나 재사용 천으로 만지지 않습니다.
  5. 규정된 표시선과 잠금 구조를 따라 삽입·고정하며 저항이 크면 억지로 밀지 않습니다.
  6. 조립 뒤 육안만으로 합격시키지 않고 광 파워, 길이·손실 시험 또는 운영 기준이 요구하는 계측으로 확인합니다.

보호 캡은 오염 방지 수단이지 세척 도구가 아닙니다. Fluke Networks는 세척 자체가 오염을 남길 수도 있으므로 연결 전 검사, 필요 시 세척, 재검사를 권합니다. 조립 완료 여부와 단면 청결 여부는 별개의 항목으로 기록해야 합니다.

커넥터 적합성 판정 카드를 작성합니다

색상만 맞는다고 접속 가능한 것은 아닙니다. 아래 카드는 체결 전에 형상, 연마, 섬유와 시험 어댑터를 한 번에 대조하고, 체결 뒤에는 무엇으로 합격을 확인했는지 남기기 위한 양식입니다.

판정 항목A쪽 기록B쪽 기록통과 조건
커넥터 형상SC, LC, FC 등SC, LC, FC 등직접 체결하거나 사용하는 어댑터가 양쪽 형상을 지원합니다.
단면 연마PC, UPC, APCPC, UPC, APC맞물리는 두 단면의 연마 규격이 같습니다.
광섬유 종류싱글모드 또는 멀티모드와 등급싱글모드 또는 멀티모드와 등급링크 설계와 광모듈 규격이 일치합니다.
장비 포트 표기장비·포트·부품 번호장비·포트·부품 번호제조사 문서에서 조합을 지원합니다.
검사 어댑터팁과 어댑터 규격팁과 어댑터 규격APC 등 해당 단면을 검사할 수 있는 도구입니다.
체결 전 단면검사 결과 또는 이미지 식별자검사 결과 또는 이미지 식별자오염·흠집 판정 기준을 통과합니다.
작업 후 계측파장, 기준 설정, 측정값반대쪽 측정 조건시방서의 손실·반사·수신 기준을 충족합니다.

판정은 다음 순서로 고정합니다.

  1. 형상이나 연마가 다르면 어댑터로 억지 연결하지 않고 부품 구성을 다시 선택합니다.
  2. 규격이 맞아도 양쪽 단면을 각각 검사합니다.
  3. 오염이 있으면 허용된 도구로 세척하고 같은 검사 조건으로 다시 확인합니다.
  4. 체결 때 비정상적인 저항이 느껴지면 중단하고 키, 페룰과 어댑터 방향을 다시 봅니다.
  5. 작업 전후를 같은 기준 설정으로 측정하고 발주 시방서 또는 장비 운용 기준과 비교합니다.

최종 작업 기록에는 단면 검사 결과, 부품 번호, 사용한 어댑터, 계측기의 기준 설정, 작업 전후 값이 함께 있어야 합니다. 이 중 하나가 없으면 “문제가 없어 보였다”가 아니라 해당 항목을 미확인으로 남깁니다. 이는 실제 단면 사진이나 측정값을 대신하는 예시 결과가 아니라, 현장에서 취득해야 할 증거의 목록입니다.

마무리하며

광통신 품질은 대역폭이 아니라 물리 계층의 디테일에서 먼저 무너집니다. 커넥터 색상 하나, 단면 먼지 하나, 열수축 슬리브 안의 작은 휨 하나가 링크 불안정과 반복 장애로 이어질 수 있습니다.

UPC와 APC는 색상만 다른 커넥터가 아닙니다. 반사를 제어하는 끝면 구조가 다르고, 직접 체결하면 성능 저하와 단면 손상이 생길 수 있습니다. 색상은 빠른 식별에 활용하되 커넥터 표기와 장비 포트 규격을 함께 확인해야 합니다.

영구 선로는 발주 시방서와 링크 버짓을 기준으로 접속 공법을 선택하고, 접속 전 검사, 세척, 절단, 정렬, 보호, 계측을 한 흐름으로 관리해야 합니다. 광선로 전체 진단은 광케이블과 OTDR 트러블슈팅 가이드에서 이어서 볼 수 있습니다.
