방 벽면 포트가 통신함의 어느 케이블인지 찾을 때, 톤이 크게 들린다는 것은 후보를 찾았다는 뜻입니다. 옆 선으로 신호가 결합될 수 있고, 올바른 선을 찾아도 결선이나 전송 성능은 나쁠 수 있습니다. 목표는 방 포트와 패치패널의 짝을 확인하고, 확인한 범위를 라벨과 기록으로 남기는 것입니다.

전용망·전화선·PoE가 섞인 통신함에서는 장비 설명서의 접속 허용 조건부터 확인합니다. 사용 중인 선을 임의로 분리하지 않습니다. 운영 담당자에게 중단 가능한 포트와 시험 시간을 확인할 수 없다면 후보만 기록하고 실제 연결 확인은 보류합니다.

1. 도구가 입증하는 범위를 나눕니다.

도구·기능얻을 수 있는 증거이것만으로 알 수 없는 것
톤 발생기와 프로브송신한 신호가 검출되는 선로 후보정확한 종단, 모든 심선 결선, 전송 성능.
원격 식별 ID반대편에 연결한 식별기의 응답지원하지 않는 결선 오류나 고속 성능.
와이어맵 검사장비가 지원하는 단선·단락·역결선 등Category 성능 인증, 부하 시 PoE 적합성.
인증 시험기지정 표준·시험 구성에 따른 측정과 판정시험 이후 변경된 패치코드나 운용 환경.

Fluke Networks IntelliTone Pro 200 설명은 디지털 탐색과 케이블 매핑 기능을 구분합니다. 이 제품의 활성 Ethernet 탐색 지원을 모든 아날로그 톤 발생기에 적용하지 않습니다. 가진 장비의 모델·모드·활성 회선 허용 여부를 먼저 읽습니다.

2. 송신점 하나와 관측점 하나를 정합니다.

  1. 벽면에 임시 식별자 ROOM-A-01처럼 사람이 구분할 이름을 붙이고 포트 위치를 기록합니다. 기존 업무 라벨을 덮어쓰지 않습니다.
  2. 원래 연결된 단말·패치코드·스위치 포트를 사진이나 도면에 남깁니다. 다른 사용자의 회선이 끊기지 않도록 분리할 대상을 대조합니다.

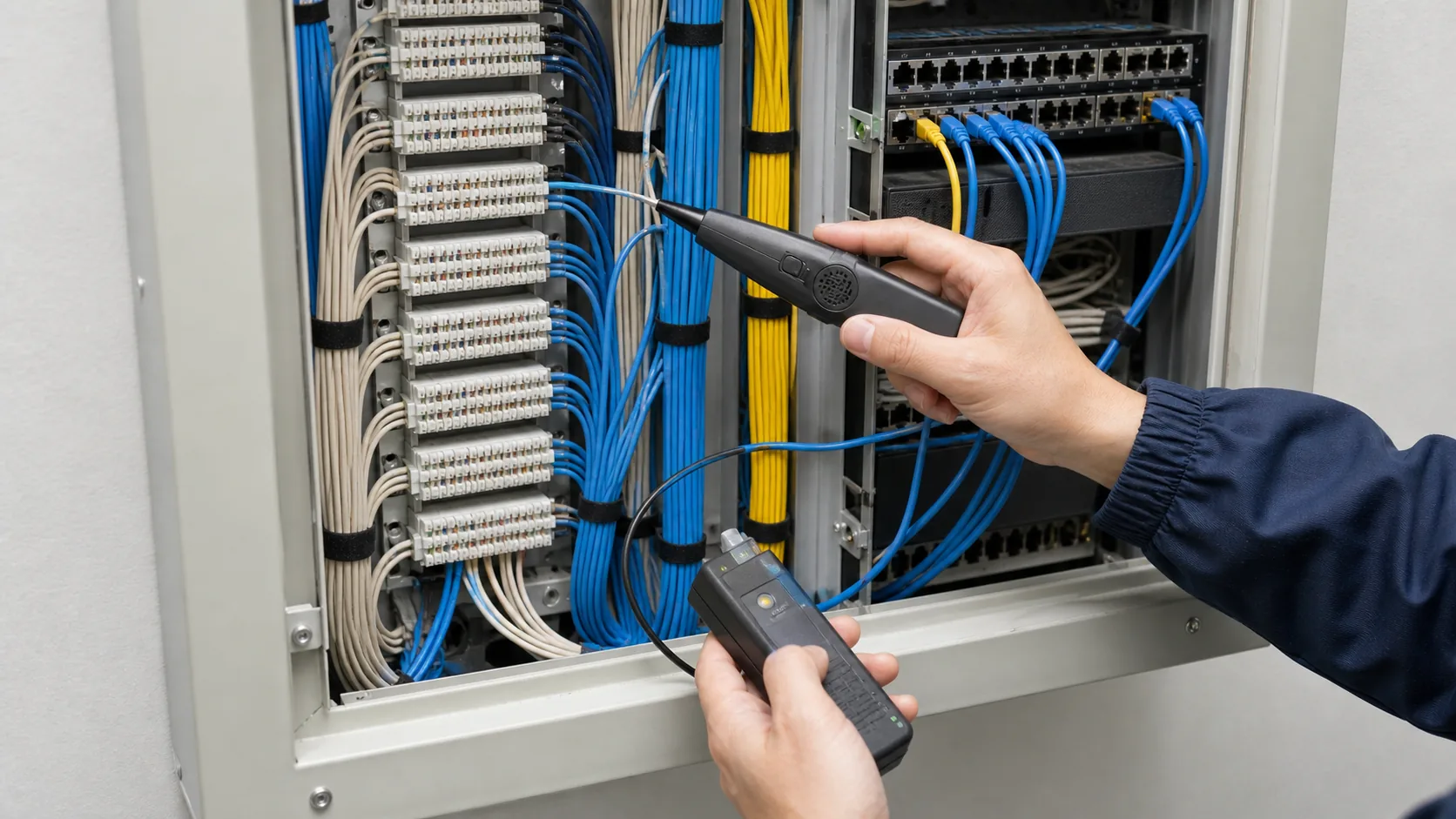

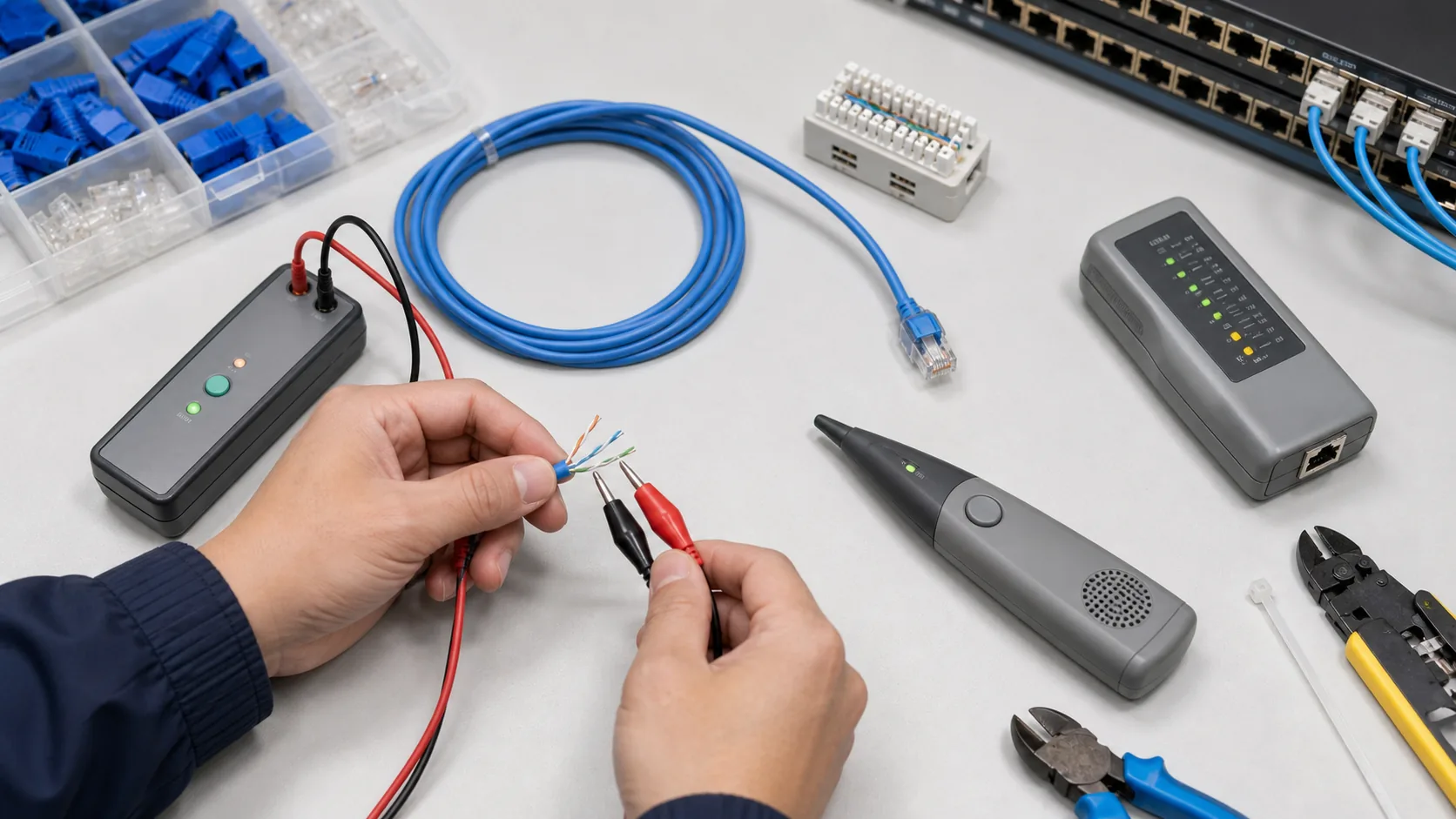

  3. 허용된 상태에서 송신기를 연결하고 정확한 모드를 적습니다. 프로브 감도를 높여 묶음을 찾은 뒤 낮춰 후보를 좁힙니다.
  4. 후보마다 송신을 켰다 껐을 때 신호가 함께 변하는지 비교합니다. 이 단계도 후보 검증이며 최종 결선 확인은 아닙니다.
  5. 승인된 분리 시험에서 원격 ID 또는 직접 연결 대조를 진행하고, 같은 두 끝에서 와이어맵을 검사합니다. 양끝 확인과 결선 결과를 별개 칸에 적습니다.

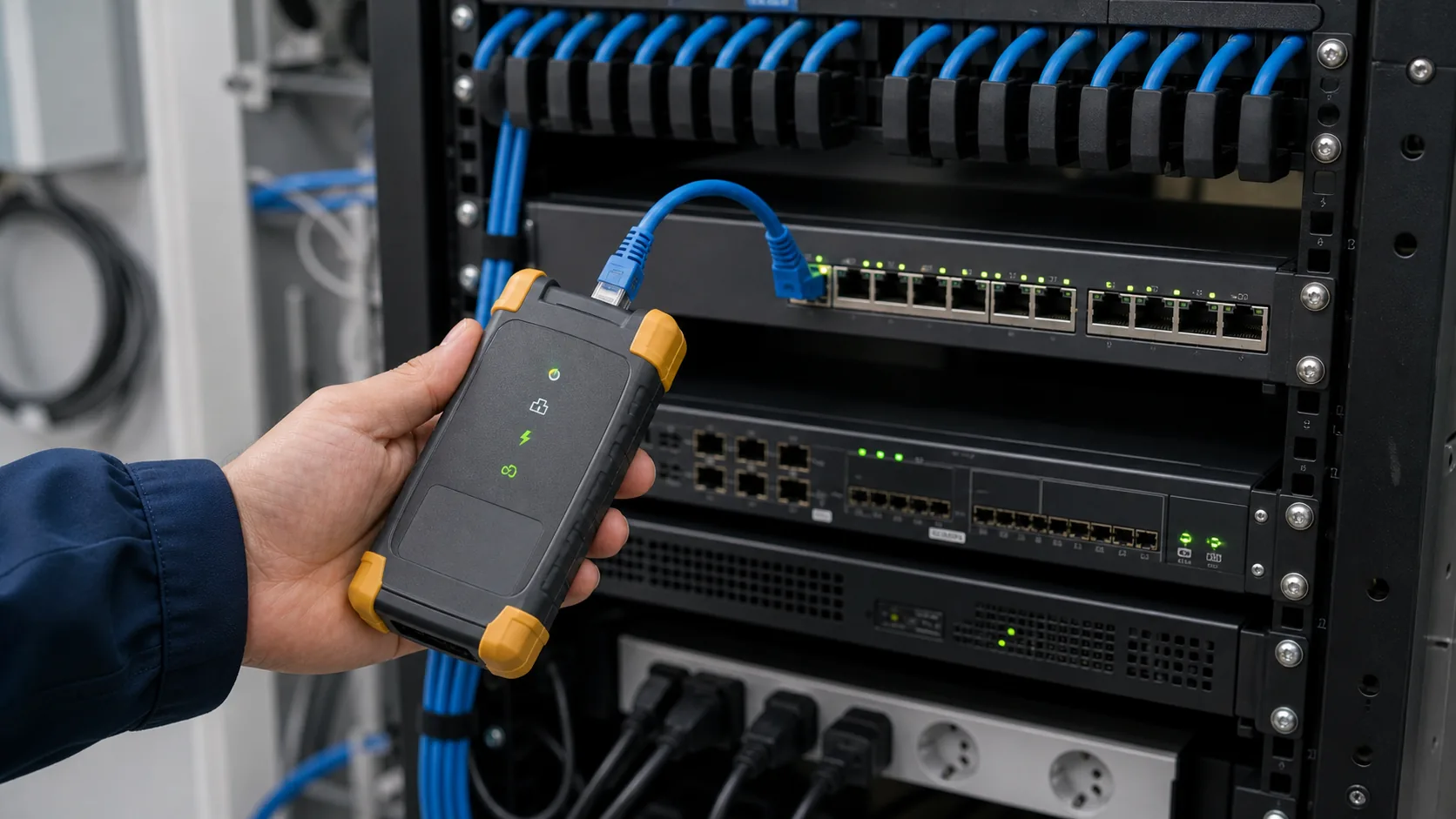

활성망에서 톤 탐색이 안 되면 출력이나 감도만 올리지 않습니다. 장비가 해당 링크·실드·회선 상태를 지원하는지 확인하고, 중단 가능한 시험 시간이나 다른 식별 방법을 담당자와 정합니다. Fluke의 IntelliTone 탐색 모드 안내도 특정 장비와 모드의 사용법이므로 모델을 대조합니다.

3. 채워진 기록으로 확정 수준을 비교합니다.

다음 포트 이름·시험 결과는 기록법을 설명하는 가상 예제입니다. 실제 설치 현장이나 측정 장비의 출력이 아닙니다.

단계ROOM-A-01의 설명용 결과이 단계의 판단
묶음 탐색패널 P07·P08 주변에서 톤 검출두 곳 모두 후보.
송신 중지 대조P07·P08 모두 송신 중지 시 약해짐결합된 신호를 배제하지 못함.
양끝 ID허용된 분리 후 P07에서 원격 ID R3 확인, P08은 미검출ROOM-A-01↔P07 연결 근거 확보.
와이어맵P07 경로에서 특정 심선 단선 표시선로 짝은 확인했지만 결선 정상은 아님.
조치 후 재검사아직 실시하지 않음복구 완료·고속 성능 합격으로 기록하지 않음.

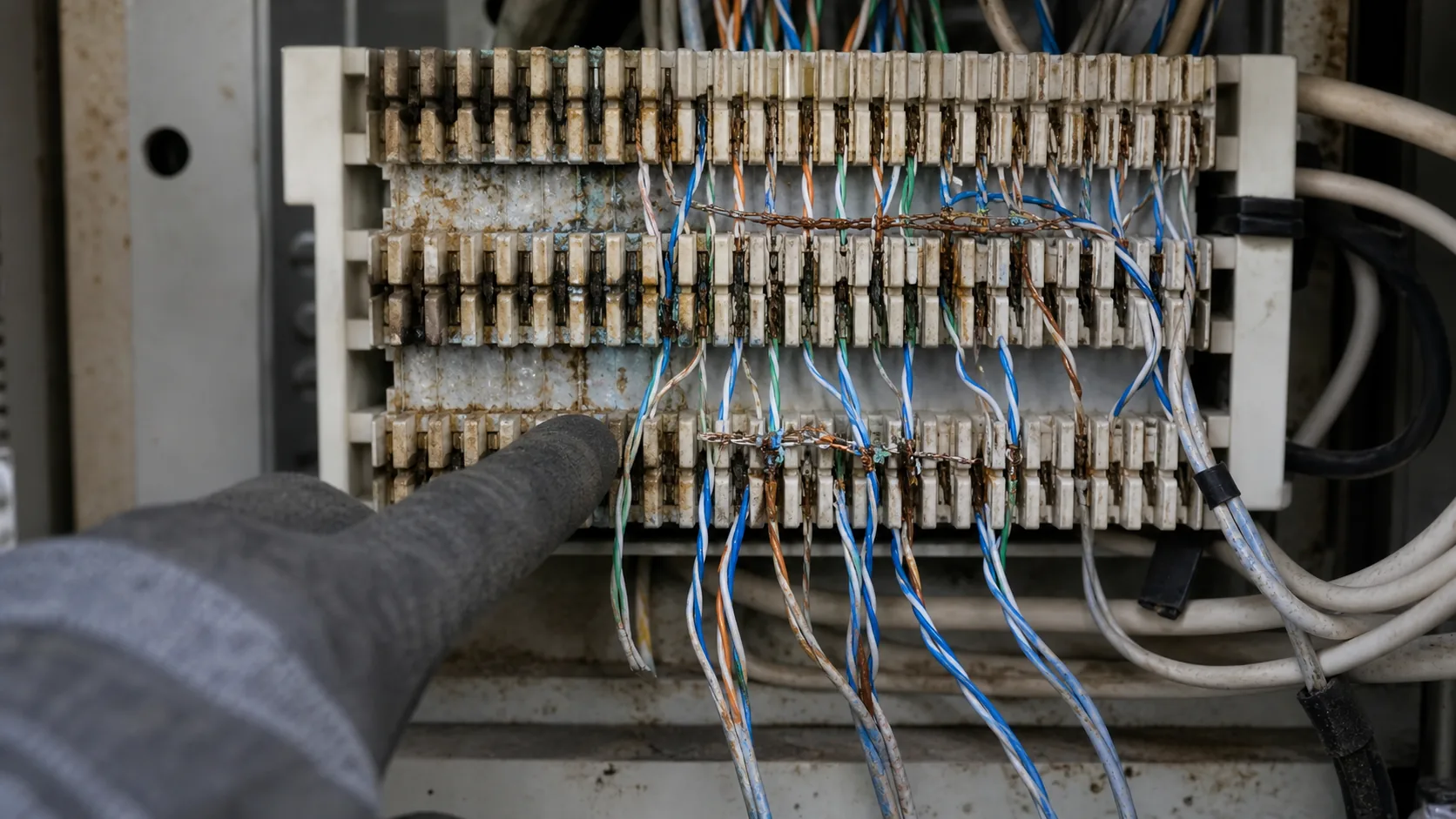

이 예제의 다음 행동은 P08을 더 추적하는 것이 아니라 확인된 P07 경로의 양끝 종단과 패치코드를 한 구간씩 검사하는 것입니다. 단선 위치를 표시하지 않는 장비라면 “벽 속 단선”으로 단정하지 않습니다. 패치코드와 종단을 분리해 검사하거나 필요한 거리 측정 기능을 가진 장비를 요청합니다.

반대로 원격 ID가 어느 후보에서도 확인되지 않으면 연결 짝을 확정하지 않습니다. 송신기·식별기 자체를 검증된 짧은 케이블로 점검한 뒤 중간 패치 위치와 선로 도면을 확인합니다. 신호 없음은 선로가 없음과 다릅니다.

4. 라벨에는 시험 종류와 날짜도 남깁니다.

기록 항목내 점검값
양끝 위치벽면 ____ ↔ 패널 ____
원래 연결·복원 상태단말 ____, 스위치 ____, 복원 확인 ____
도구·모드모델 ____, 활성/분리 상태 ____
양끝 식별 증거원격 ID 또는 직접 대조 ____
와이어맵결과 ____, 저장 파일 ____
성능 시험미실시 또는 적용 표준·결과 ____
다음 조치확인할 구간 ____, 담당자 ____

라벨이 붙었다는 이유로 결선 시험이나 성능 인증을 생략하지 않습니다. 속도 저하를 조사 중이면 유선·Wi-Fi 비교 점검, 공사 인수 중이면 사무실 인수 기록에 이 선로 ID를 연결합니다. 전원이 필요한 단말의 재시작은 PoE 예산과 선로 조건에서 따로 확인합니다.
