광케이블 실무 가이드: 싱글모드부터 OTDR 트러블슈팅까지

광케이블은 빠른 인터넷을 가능하게 하는 선로 정도로만 이해하기 쉽습니다. 그러나 광 링크를 진단할 때는 거리, 파장, 커넥터, 접속 품질, 굴곡, 수신 레벨을 함께 확인해야 합니다.

같은 광케이블 장애라도 원인은 다양합니다. 싱글모드와 멀티모드 선택이 잘못됐을 수 있고, UPC와 APC 커넥터가 섞였을 수 있으며, 단자함 안 여장 처리가 너무 작게 말려 있을 수도 있습니다. OTDR 그래프에서 손실처럼 보이는 이벤트가 실제로는 게이너 현상일 수도 있습니다.

이 글은 광통신의 원리와 공개 표준을 바탕으로 장애 원인을 좁히는 검증 순서를 정리합니다. 특정 사업장의 실측 로그나 장비 화면을 재현한 사례가 아니므로, 실제 판정에는 사용 중인 케이블과 광모듈의 제조사 사양 및 운용 기준을 우선해야 합니다.

광섬유가 빛을 전달하는 방식부터 확인합니다

광섬유는 굴절률이 다른 코어와 클래딩의 경계에서 빛이 코어 안쪽으로 진행하도록 설계한 도파로입니다. 전반사는 원리를 설명하는 출발점이지만, 실제 링크 품질은 코어 구조, 파장, 감쇠, 분산, 굽힘, 접속 상태까지 함께 봐야 합니다.

싱글모드 광섬유의 기하·기계·전송 특성은 ITU-T G.652 권고처럼 공개된 규격으로 확인할 수 있습니다. 규격 이름만 같아도 케이블 등급과 장비 조건은 다를 수 있으므로, 설계에서는 사용 중인 케이블 데이터시트와 광모듈의 송신 출력·수신 감도를 대조해 링크 버짓을 계산합니다.

손실은 흡수와 산란뿐 아니라 커넥터, 접속점, 굴곡에서 누적됩니다. 따라서 “광섬유는 장거리이므로 손실이 거의 없다”는 가정 대신 구간별 예상 손실과 실제 측정값을 비교해야 합니다. 커넥터 종단 절차는 UPC/APC와 융착 접속 가이드에서 이어서 확인할 수 있습니다.

먼저 봐야 할 핵심 요약

광케이블 품질은 한 가지 수치로 판단하지 않습니다. 선로 거리, 광섬유 모드, 광모듈 파장, 커넥터 연마 방식, 접속 손실, 굴곡 상태, 장비별 광 파워 예산을 함께 봐야 합니다.

현장에서 우선 확인할 항목은 다음과 같습니다.

점검 항목	확인할 내용	장애로 이어지는 경우
광섬유 모드	싱글모드인지 멀티모드인지 확인합니다.	장거리 선로에 멀티모드를 쓰거나 광모듈과 섬유 종류가 맞지 않을 때 문제가 생깁니다.
광모듈 규격	SX, LX, ER, ZX 등 파장과 거리 등급을 확인합니다.	광모듈 출력과 선로 손실 예산이 맞지 않으면 링크가 불안정합니다.
커넥터 단면	UPC와 APC 혼용 여부, 오염 여부를 확인합니다.	반사 손실과 삽입 손실이 커지고 단면 손상이 생길 수 있습니다.
포설 상태	허용 곡률 반경, 장력, 압착, 여장 처리를 확인합니다.	매크로 벤딩과 미세 굴곡 손실이 발생합니다.
접속 품질	융착 접속 손실, 기계식 접속 위치, 보호 슬리브 상태를 확인합니다.	접속점에서 손실이 커지거나 장기 안정성이 떨어집니다.
OTDR 파형	반사 이벤트, 데드존, 게이너, 양방향 평균을 확인합니다.	단선 위치와 실제 손실을 잘못 판단할 수 있습니다.

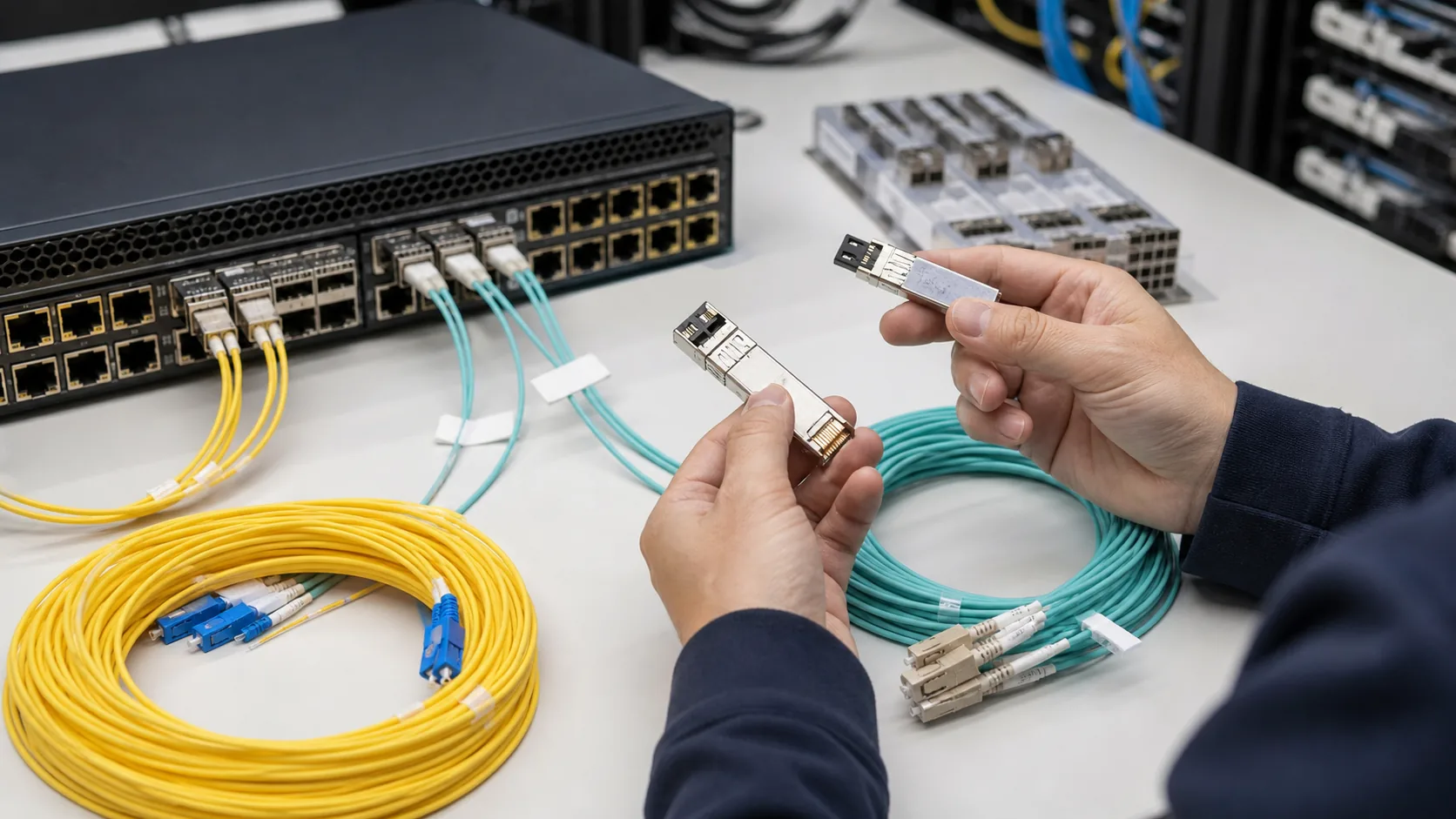

싱글모드와 멀티모드는 거리만 보고 고르면 안 됩니다

광섬유는 빛이 지나가는 코어의 크기와 전파 경로에 따라 싱글모드와 멀티모드로 나뉩니다. 이 구분은 케이블 색깔이나 가격 차이보다 훨씬 중요합니다. 광모듈의 파장, 전송 거리, 분산 특성, 향후 대역폭 확장 가능성까지 결정하기 때문입니다.

싱글모드 광섬유를 설명할 때 약 9µm라는 숫자가 자주 쓰이지만, G.652가 직접 규정하는 값은 물리 코어 직경이 아니라 **모드 필드 직경(MFD)**입니다. ITU-T G.652.D는 1310nm에서 공칭 MFD 범위를 8.6~9.2µm로 제시합니다. 빛이 하나의 기본 모드 중심으로 전파되기 때문에 모드 분산이 작고 장거리 전송에 유리합니다. 노란색 외피가 쓰이기도 하지만 색상만으로 규격을 확정하지 않고, 케이블 인쇄와 데이터시트에서 광섬유 등급과 지원 파장을 확인해야 합니다.

멀티모드 광섬유는 제품 규격에서 50µm 또는 62.5µm 코어로 구분됩니다. Cisco의 기가비트 SFP 데이터시트도 두 코어 크기와 모달 대역폭별 SX·LX 운용 거리를 별도로 표시합니다. 여러 경로로 빛이 이동하므로 거리가 길어질수록 모드 분산의 영향을 받으며, 적용 가능 거리는 광섬유 등급과 트랜시버 데이터시트로 확인합니다.

중요한 점은 코어가 나노미터 단위라는 식의 설명은 정확하지 않다는 것입니다. 현장에서 다루는 일반 광섬유 코어는 마이크로미터 단위입니다. 수치 단위를 잘못 이해하면 싱글모드와 멀티모드의 물리적 차이를 엉뚱하게 판단할 수 있습니다.

이더넷 광모듈은 파장과 거리 등급을 함께 봅니다

광모듈을 고를 때는 단순히 포트 모양만 보면 안 됩니다. SX와 LX처럼 IEEE 계열 명칭이 있는 제품도 있고, EX·ZX처럼 제조사가 제품군에 붙이는 명칭도 있으므로 부품 번호별 데이터시트를 확인해야 합니다. 아래 표는 범용 규격표가 아니라 Cisco 기가비트 SFP 제품군의 대표 구현 예입니다.

Cisco 제품군 예	데이터시트 파장	데이터시트 섬유	데이터시트상 대표 도달 거리
1000BASE-SX	850nm	멀티모드	광섬유 등급에 따라 220m~1km로 표시됩니다.
1000BASE-LX/LH	1310nm	싱글모드 또는 조건부 멀티모드	G.652 싱글모드 10km, 멀티모드 550m로 표시됩니다.
1000BASE-EX	1310nm	G.652 싱글모드	40km로 표시되며 짧은 연결에는 지정 감쇠기가 필요할 수 있습니다.
1000BASE-ZX	1550nm	싱글모드	링크 손실 조건에 따라 약 70km로 표시됩니다.

앞 표의 Cisco 데이터시트 표시 거리는 광섬유 등급, 광모듈 출력, 커넥터 수, 패치 패널 수, 접속점 수, 장비 수신 감도에 따라 달라집니다. 그래서 설계 단계에서는 제조사 표기 거리만 믿기보다 링크 버짓을 계산해야 합니다. 커넥터, 접속점, 굴곡에서 생기는 손실도 각각 예비 손실에 반영합니다.

케이블 구조는 설치 환경을 먼저 보고 정합니다

광케이블은 코어 종류만 맞으면 끝나는 자재가 아닙니다. 같은 싱글모드라도 옥외 관로, 건물 내부, 전주 가공, 고압 송전 환경에서 요구되는 구조가 다릅니다. 설치 환경을 잘못 판단하면 광섬유 자체보다 외피와 완충 구조에서 먼저 문제가 생깁니다.

루즈튜브 케이블은 광섬유가 튜브 안에서 상대적으로 여유 있게 움직일 수 있는 구조입니다. 튜브 내부에 방수 젤이나 방수 소재를 넣어 수분 침투를 줄이고, 온도 변화와 장력에 대응하기 좋습니다. 옥외 관로, 직매, 장거리 선로처럼 외부 환경 변화가 큰 구간에 적합합니다.

타이트버퍼 케이블은 개별 광섬유 주변에 완충재를 밀착시킨 제품군입니다. 완충재 치수, 난연 등급과 허용 설치 환경은 제품별 데이터시트 및 현지 배선 기준으로 확인해야 합니다.

전주나 철탑처럼 공중 포설이 필요한 경우에는 케이블 자체의 지지 방식이 중요합니다. Figure-8 타입은 지지선과 광케이블이 함께 있는 구조라 가공 포설에 적합합니다. ADSS 케이블은 금속 지지선 없이 자체 장력으로 버티는 비금속 자기 지지형 구조라 전력 설비 주변에서 유용합니다. 송전선로 환경에서는 광섬유를 접지선 구조에 통합한 OPGW가 쓰이기도 합니다.

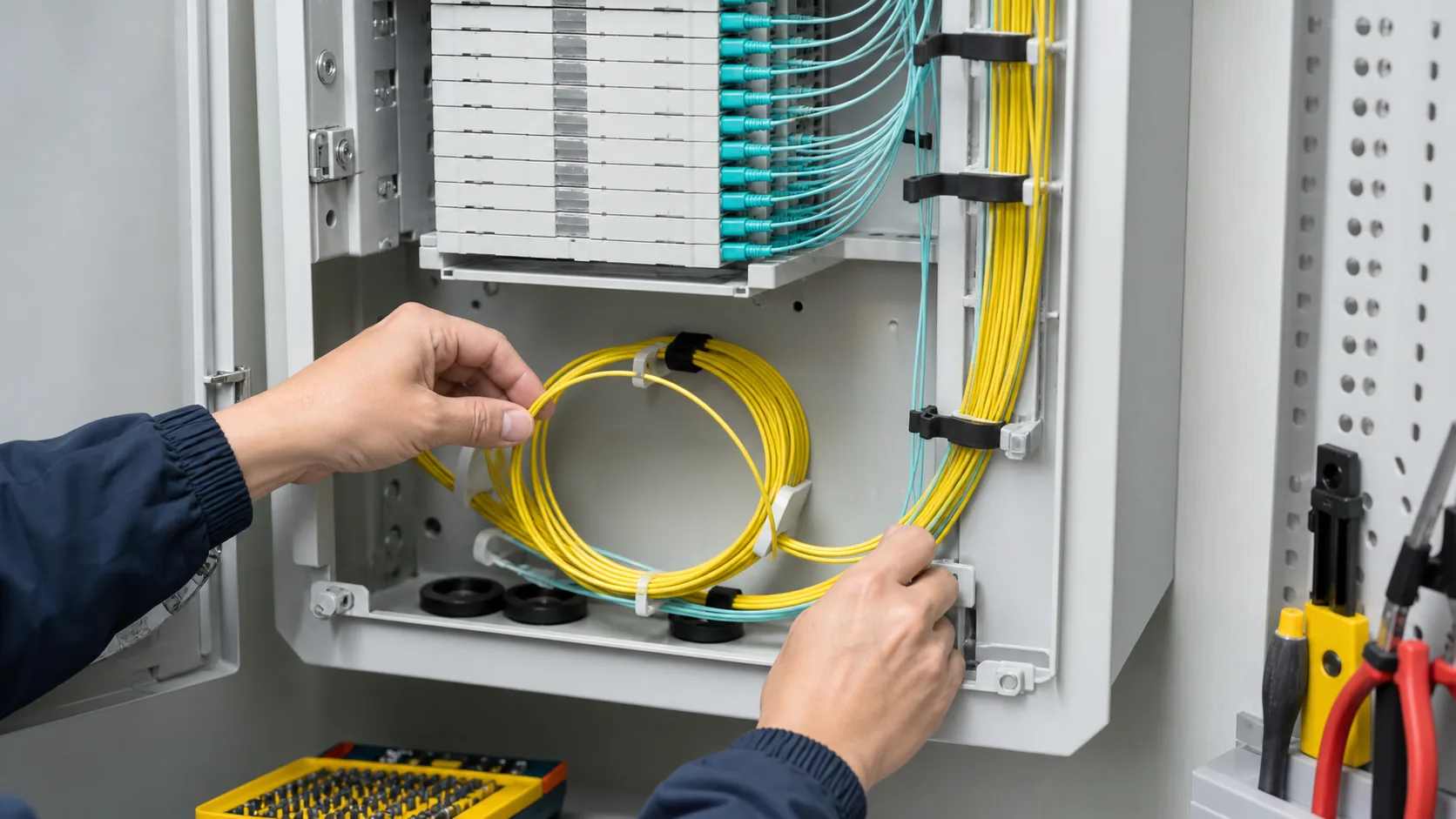

포설 품질은 곡률 반경과 장력에서 갈립니다

광케이블은 꺾어도 되는 케이블처럼 보여도 내부 광섬유는 굴곡에 민감합니다. 특히 단자함 안에서 남은 여장을 작게 말거나, 케이블타이로 강하게 묶거나, 인입부 클램프가 틀어진 경우 손실이 갑자기 커질 수 있습니다.

포설과 정리 단계에서는 다음 세 가지를 확인합니다.

• 케이블 외경 기준 허용 곡률 반경을 지킵니다.
• 포설 중 장력을 과하게 주지 않습니다.
• 단자함과 장비 뒤쪽 여장을 작게 접거나 눌러 보관하지 않습니다.

일반적으로 시공 중에는 더 큰 곡률 반경을 확보하고, 고정 후에도 케이블 외경의 여러 배 이상으로 완만하게 처리하는 것이 안전합니다. 정확한 기준은 케이블 제조사와 현장 시방서를 우선해야 합니다.

커넥터는 모양보다 연마 방식이 중요합니다

SC와 LC는 대표적인 광 커넥터 형식입니다. SC는 비교적 큰 사각형 커넥터이고, LC는 작고 고밀도 배치에 적합합니다. 실제 적용 여부는 장비 포트와 패치 패널 규격으로 확인합니다.

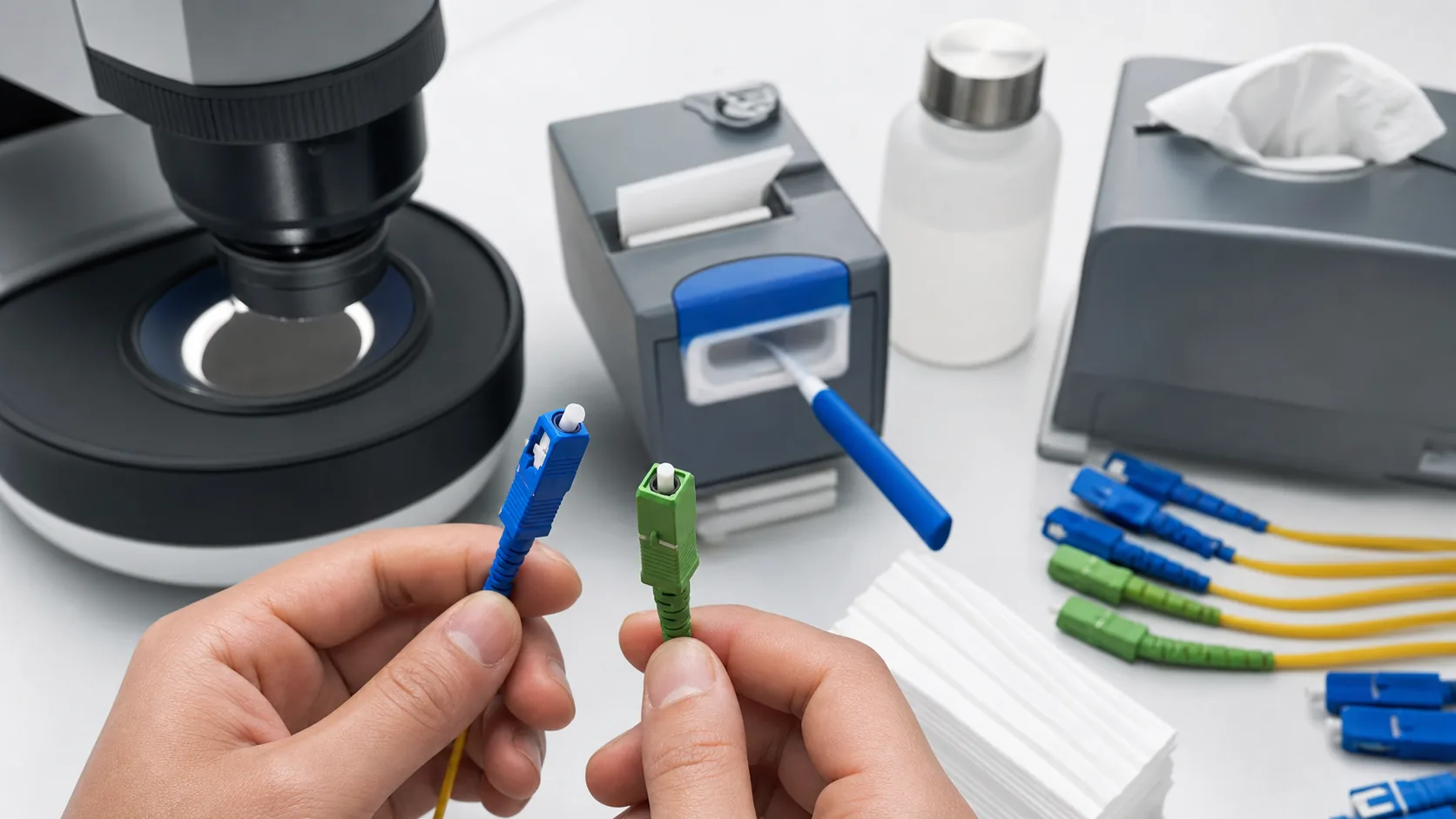

하지만 장애 관점에서 더 중요한 것은 커넥터 모양보다 연마 방식입니다. 대표적으로 UPC와 APC가 있습니다.

UPC는 파란색 커넥터로 구분되는 경우가 많고, 단면을 돔 형태로 정밀 연마해 물리적으로 밀착시키는 방식입니다. 일반 데이터 통신 장비에서 널리 사용됩니다.

APC는 녹색 커넥터로 구분되는 경우가 많고, 단면을 8도 기울여 반사광이 클래딩 쪽으로 향하도록 설계합니다. 이 구조와 적용 맥락은 Fluke Networks의 APC 설명에서 확인할 수 있으며, 실제 부품은 제조사 표기를 우선합니다.

UPC와 APC는 직접 맞물리면 안 됩니다. Fluke Networks는 코어 정렬 불량으로 성능이 나빠지고 끝면까지 손상될 수 있다고 경고합니다. 파란색과 녹색 커넥터가 섞인 현장은 색상만으로 확정하지 말고 부품 표기와 연결 경로를 다시 확인해야 합니다.

단면은 검사하고 필요하면 세척한 뒤 다시 검사합니다

광 단면이 오염되면 삽입 손실과 반사가 커질 수 있습니다. 먼지, 유분, 보호캡 내부 오염과 손가락 접촉 여부를 검사 단계에서 확인합니다.

Fluke Networks의 광 단면 안내도 연결 전에 단면을 검사하고, 필요하면 세척한 뒤 다시 검사하는 절차를 권합니다. 자세한 취지는 광 단면 검사·세척 안내에서 확인할 수 있습니다.

1. 보호캡을 제거한 뒤 단면을 직접 손으로 만지지 않습니다.
2. 오염이 확인되면 제조사가 허용한 클리너나 광섬유 전용 세척 도구로 단면을 세척합니다.
3. 가능하면 광 단면 현미경으로 오염 여부를 확인합니다.
4. 세척 뒤 다시 검사해 오염 제거를 확인하고 체결합니다.

작업이 급할수록 세척을 생략하기 쉽습니다. 하지만 광망에서는 세척을 건너뛰는 것이 오히려 장애 복구 시간을 늘립니다.

융착 접속과 기계식 접속은 용도가 다릅니다

광 접속은 크게 융착 접속과 기계식 접속으로 나눌 수 있습니다. 두 방식은 모두 끊어진 광섬유를 이어주는 방법이지만, 품질과 사용 목적은 다릅니다.

융착 접속은 아크 방전으로 광섬유 끝단을 녹여 서로 붙이는 방식입니다. Sumitomo Electric의 접속 절차 자료는 보호 슬리브 삽입, 피복 제거, 세척, 절단, 융착, 보강 순서와 장비 설명서 준수를 명시합니다. 코어·클래딩 정렬 방식과 합격 기준은 사용 중인 접속기 및 선로 시방서로 결정합니다.

융착기의 자동 판정이나 접속부 외관만으로 모든 품질을 보장할 수는 없습니다. Corning의 단일 광섬유 융착 안내는 접속 품질을 손실과 인장 강도로 평가하고, 정확한 손실 확인에는 양방향 OTDR 평균 같은 측정이 필요하다고 설명합니다. 탈피, 세척, 절단, 정렬, 방전과 보호 슬리브 작업 조건을 기록하고 선로 시방에 맞춰 시험합니다.

기계식 접속은 정렬 기구 안에서 광섬유 단면을 맞대는 방식입니다. Corning의 멀티모드 접속 손실 자료는 대표값으로 융착 접속은 0.1dB 미만, 기계식 접속은 약 0.2dB를 제시하지만, 이는 모든 제품의 합격 기준이 아닙니다. 기계식 접속도 영구 접속으로 설계된 제품이 있으므로 임시 복구용이라고 단정하지 않고, 선택한 부품의 설치 절차·정격과 링크 버짓으로 적용 여부를 결정합니다.

OTDR은 그래프를 보는 장비가 아니라 원인을 좁히는 장비입니다

OTDR은 광 펄스를 선로에 쏘고, 되돌아오는 후방 산란과 반사 신호를 분석해 선로 상태를 추정합니다. Fluke Networks의 OTDR 안내는 연결점, 굴곡과 접속점 같은 링크 이벤트를 분석하는 용도를 설명합니다.

하지만 OTDR 결과는 그대로 믿으면 안 됩니다. 펄스폭, 측정 파장, 굴절률 설정, 런치 케이블 사용 여부, 커서 위치, 이벤트 해석 방식에 따라 결과가 달라질 수 있습니다.

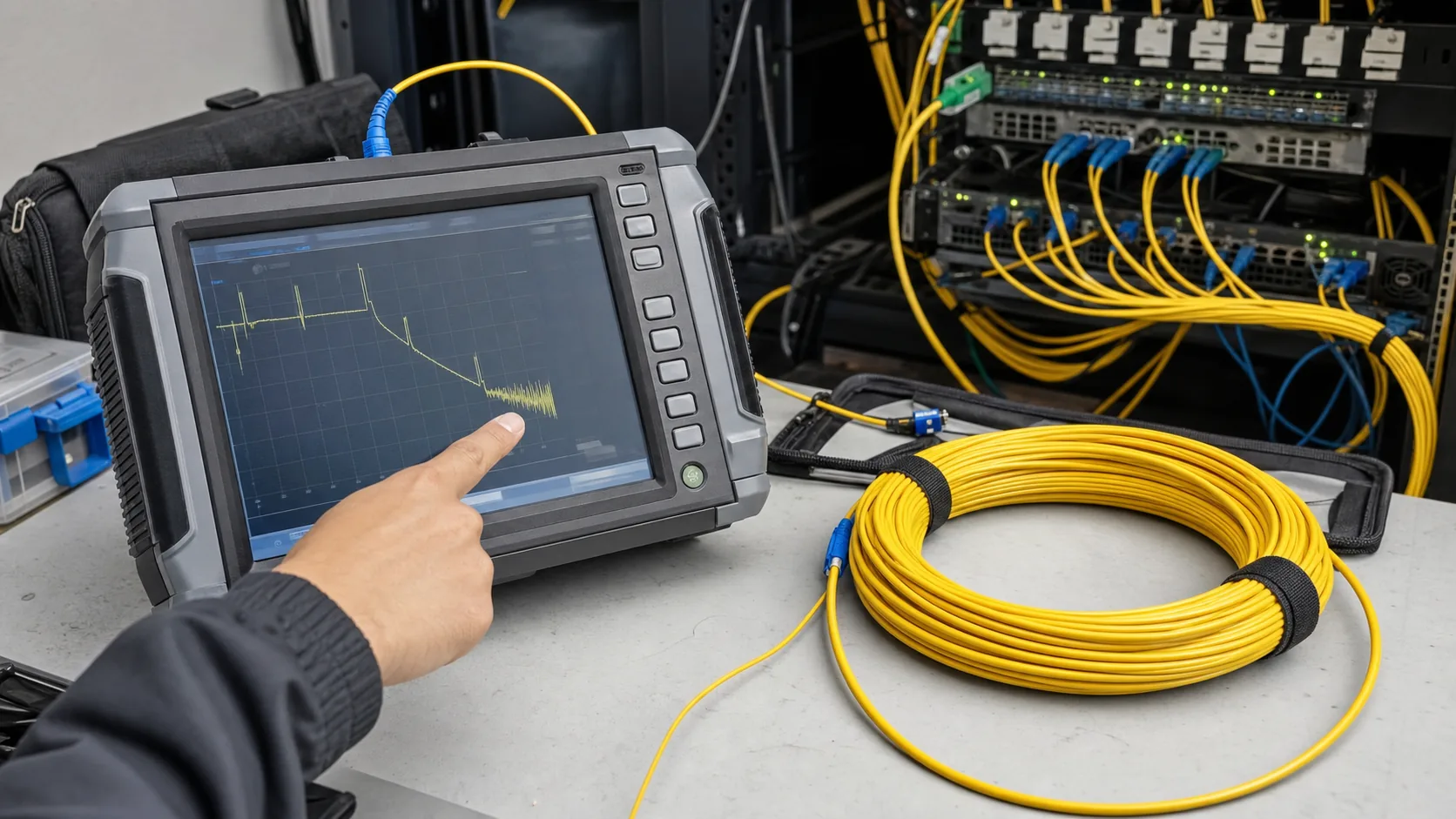

런치 케이블은 데드존을 피하기 위한 기본 장비입니다

OTDR과 피측정 광섬유를 바로 연결하면 시작점 커넥터 반사 뒤의 구간을 정확히 보기 어려울 수 있습니다. 이 사각지대를 데드존이라고 하며, Fluke Networks는 첫 커넥터와 마지막 커넥터의 손실·반사를 측정하기 위해 런치·테일 코드를 사용하도록 안내합니다.

런치 케이블 길이는 선로 길이, 펄스폭, 장비 성능에 따라 달라집니다. 짧은 구내망과 장거리 선로에 같은 길이를 쓰면 안 됩니다. 실무에서는 측정 조건에 맞는 런치 케이블과 리시브 케이블을 준비해 시작점과 끝점 이벤트를 함께 확인하는 방식이 좋습니다.

매크로 벤딩은 1310nm와 1550nm 비교로 찾습니다

광케이블이 허용 곡률 반경보다 작게 꺾이면 빛이 코어 밖으로 새어 나가 손실이 발생합니다. 이를 매크로 벤딩이라고 합니다. 육안으로는 멀쩡해 보여도 단자함 안쪽, 장비 뒤쪽, 케이블타이 고정 지점에서 자주 생깁니다.

매크로 벤딩은 파장별 손실 차이를 비교해 후보를 좁힐 수 있습니다. Fluke Networks의 이중 파장 시험 안내는 1310nm보다 1550nm에서 손실이 더 클 때 굴곡이나 균열 후보를 검토하도록 설명합니다. 물리 확인과 재측정 전에는 원인으로 확정하지 않습니다.

이때 바로 절단하거나 재접속하기보다 먼저 물리 상태를 확인해야 합니다. 케이블을 완만하게 풀고, 압착 지점을 제거한 뒤 다시 측정하면 원인 여부를 빠르게 확인할 수 있습니다.

게이너 현상은 손실이 없다는 뜻이 아닙니다

OTDR 파형에서 접속점 이후가 위로 올라가는 것처럼 보이는 경우가 있습니다. 이를 게이너 현상이라고 부릅니다. 서로 다른 광섬유의 모드 필드 직경이나 후방 산란 계수가 다를 때 발생할 수 있습니다.

게이너는 실제로 신호가 증폭됐다는 뜻이 아닙니다. OTDR이 한 방향에서 본 후방 산란 차이를 그렇게 표시한 것입니다. Fluke Networks는 서로 다른 후방 산란 계수와 모드 필드 직경 등이 게이너를 만들 수 있다고 설명합니다.

접속점 손실은 양방향으로 측정한 뒤 평균을 내는 방식으로 방향성 오차를 줄입니다. Fluke Networks의 양방향 OTDR 절차는 런치·테일 코드를 유지한 채 반대 방향 결과를 평균하는 구성을 설명합니다. 구체적인 커서 산출법과 합격 기준은 사용 장비 설명서와 적용 시방서를 따릅니다.

유지보수는 광 파워와 로그를 함께 봐야 합니다

광 장애를 처리할 때 OTDR만 들고 현장에 나가는 방식은 한계가 있습니다. 실제 서비스 장애는 선로 손실, 장비 수신 감도, 고객 단말 상태, 포트 에러, 상위 장비 경보가 함께 얽혀 있기 때문입니다.

유지보수에서는 다음 데이터를 함께 봐야 합니다.

• OLT, 스위치, ONT, 광모듈의 송수신 광 파워.
• 포트 링크 상태와 flapping 이력.
• CRC, FCS, error packet, discard 같은 인터페이스 오류.
• 장비 경보의 Critical, Major, Minor 등급.
• 고객 단말의 MAC 연결 수와 세션 상태.
• 장애 발생 시간대의 트래픽 급증 여부.

광 수신 레벨 기준은 장비와 서비스 방식마다 다릅니다. 따라서 특정 수치를 모든 현장에 일괄 적용하기보다, 장비 사양서의 송신 출력, 수신 감도, 광 분배 구조, 접속점 수, 예비 손실을 기준으로 판단해야 합니다. 운영망에서는 내부 품질 기준이 따로 있을 수 있으므로 공개 글에서는 장비별 링크 버짓과 운용 기준을 우선하는 것이 안전합니다.

거리와 분기 구조가 바뀌지 않았는데 수신 레벨이 떨어졌다면 물리 계층을 우선 후보에 넣습니다. 커넥터 단면 오염, UPC와 APC 혼용, 인입부 꺾임, 단자함 여장 압착, 패치코드와 접속점 상태를 점검하되, 계측 전에는 어느 하나를 원인으로 확정하지 않습니다.

링크 버짓과 OTDR 판정을 한 장에 남깁니다

광 장애 기록은 “수신 레벨이 낮다”는 문장보다 계산 조건과 계측 조건을 함께 남겨야 다시 검증할 수 있습니다. 아래 양식은 특정 장비의 합격 수치를 대신하지 않습니다. 사용 중인 광모듈 데이터시트, 케이블 규격서와 운용 기준에서 값을 가져와 빈칸을 채우는 기록표입니다.

경로 예상손실(dB)
= 케이블 감쇠 + 커넥터 손실 + 접속 손실 + 분배기 손실

필요 광 버짓(dB)
= 경로 예상손실(dB) + 설계 여유(dB)

예상 수신 파워(dBm)
= 송신 파워(dBm) - 경로 예상손실(dB)

수신 여유(dB)
= 측정 수신 파워(dBm) - 장비 최소 수신 파워(dBm)

기록 항목	출처 또는 측정 조건	직접 기록할 값
광모듈 송신 파워 범위	장비 데이터시트와 포트 DOM
장비 최소·최대 수신 파워	장비 데이터시트
광섬유 종류와 총 길이	케이블 표기, 도면, OTDR
파장과 길이당 감쇠 기준	케이블 데이터시트
커넥터·접속점·분배기 수	실제 경로와 도면
경로 예상손실·필요 광 버짓·설계 여유	위 식으로 각각 계산
작업 전·후 수신 파워	같은 포트와 파장에서 측정
OTDR 장비·파장·펄스폭	장비 설정 화면
런치·리시브 케이블	종류와 길이
최종 판정	운용 기준 충족 여부와 미확인 조건

OTDR 이벤트는 모양 하나만으로 원인을 확정하지 않습니다. ITU-T G.650.1은 단일모드 광섬유의 선형·결정론적 특성에 대한 정의와 시험 방법을 다룹니다. 실제 장애 기록에서는 다음 판정 순서로 원인 후보와 재시험 조건을 분리합니다.

관찰 결과	우선 후보	다음 확인	확정에 필요한 기록
반사 이벤트와 손실이 함께 보입니다.	커넥터, 기계식 접속, 개방 종단	단면 검사, 체결, 반대 방향 측정	이벤트 거리와 양방향 파형
비반사 손실 이벤트가 보입니다.	융착 접속, 굴곡, 섬유 특성 변화	두 파장 비교와 물리 경로 확인	파장별 손실과 위치
1550nm 쪽 손실 증가가 더 큽니다.	굴곡 또는 압착 후보	해당 거리의 여장·클램프 확인 후 재측정	조치 전후 두 파장 파형
한 방향에서는 게이너로 보입니다.	후방 산란 계수 또는 모드 필드 차이	반대 방향 측정	양방향 이벤트 손실과 평균
OTDR은 정상인데 수신 파워가 낮습니다.	패치 구간, 분배기, 광모듈, 시험 조건	광원·파워미터와 장비 DOM 교차 확인	동일 시각의 양 끝 측정값

이 기록표를 채우지 못한 항목은 추정으로 메우지 않고 미확인으로 남깁니다. 그래야 다음 작업자가 장비 교체와 선로 재접속 중 무엇을 먼저 검증할지 판단할 수 있습니다.

현장 장애 처리 순서

광케이블 장애는 원인을 넓게 펼쳐두면 시간이 오래 걸립니다. 아래 순서대로 좁혀가면 불필요한 재접속이나 장비 교체를 줄일 수 있습니다.

1. 장비 포트의 링크 상태와 광 파워를 확인합니다.
2. 광모듈 규격과 광섬유 모드가 맞는지 확인합니다.
3. UPC와 APC 커넥터 혼용 여부를 확인합니다.
4. 커넥터 단면을 검사하고, 오염이 있으면 세척·재검사한 뒤 패치코드를 교차 시험합니다.
5. 단자함 내부 여장과 인입부 곡률 반경을 확인합니다.
6. OTDR을 런치 케이블과 함께 연결해 이벤트 위치를 측정합니다.
7. 1310nm와 1550nm 측정값 차이로 굴곡 후보를 분류하고, 해당 위치를 물리적으로 확인한 뒤 재측정해 검증합니다.
8. 게이너나 이상 파형이 보이면 양방향 측정 평균으로 접속 손실을 확인합니다.
9. 물리 조치 후 장비 로그와 광 파워가 함께 정상화됐는지 확인합니다.

장애 조치에서 가장 위험한 습관은 원인을 확인하기 전에 케이블부터 다시 자르는 것입니다. 커넥터 오염이나 패치코드 불량처럼 간단한 원인을 놓치면, 정상 선로를 불필요하게 건드려 장애 범위를 키울 수 있습니다.

마무리 체크리스트

광케이블은 전기 케이블보다 빠르고 안정적인 매체지만, 현장에서는 더 정밀한 기준을 요구합니다. 빛은 눈에 보이지 않고, 손실은 소수점 dB 단위로 누적되며, 장애 원인은 단자함 안의 작은 굴곡 하나에서 시작될 수 있습니다.

작업 전에는 모드와 광모듈 규격을 맞추고, 포설 중에는 제조사의 곡률 반경과 장력 기준을 지킵니다. 접속 전에는 단면을 검사하고, 오염이 있으면 세척한 뒤 다시 검사합니다. 장애가 발생하면 광 파워, 장비 로그, OTDR 파형을 함께 보고 단방향 측정 결과만으로 결론을 내리지 않습니다.

광 링크의 재발 방지는 자재 하나보다 설계, 포설, 접속, 검사, 계측과 기록 절차가 일관될 때 가능합니다. 조치 전후의 조건과 결과를 남기면 같은 증상이 반복될 때 비교할 근거가 생깁니다.
