기가 인터넷과 10G급 서비스는 장비 성능만으로 완성되지 않습니다. 실제 고객이 체감하는 품질은 광케이블, 인입선, 단자함, 공유기까지 이어지는 마지막 구간에서 결정됩니다. 백본망이 아무리 안정적이어도 고객 댁내까지 연결되는 선로 구성이 흔들리면 속도 저하, 간헐적 끊김, 재방문 장애는 반복될 수밖에 없습니다.
이 글은 사용자가 제공한 현장 표준 공법 참고 내용을 바탕으로 작성했습니다. 특정 통신사의 공식 매뉴얼 원문이 아니라 블로그용 해설이므로, 실제 시공에서는 최신 사내 기준, 관계 법령, 발주처 지침을 우선 확인해야 합니다.
공개 기준은 국가법령정보센터의 선로설비 관련 기술기준을 함께 확인할 수 있습니다. 본문 수치 중 지상고 항목은 서울시 공개 점검 문서에서 동일한 점검 항목으로 언급된 통신선 지상고 확보 기준 자료를 참고해 교차 확인했습니다.
핵심은 단순합니다. 통신 품질은 설치 순간에 이미 절반 이상 결정됩니다. 안전한 선로 루트, 깔끔한 실내 인입, 데이터와 물리 환경을 함께 보는 장애 분석 습관이 쌓일 때 장애 제로에 가까운 품질 관리가 가능합니다.
선로 구성이 품질의 80%를 결정하는 이유
통신 서비스 장애는 장비 고장만으로 발생하지 않습니다. 오히려 현장에서는 다음과 같은 물리적 원인이 더 자주 품질을 흔듭니다.
- 통신선이 낮게 설치되어 차량이나 외부 물체에 걸리는 경우.
- 전력선과 충분히 떨어지지 않아 안전 리스크가 커지는 경우.
- 벽면 천공 후 마감이 부족해 습기와 냉기가 들어오는 경우.
- 광 커넥터 단면 오염으로 광 신호가 반사되는 경우.
- 고객이 공유기와 허브를 임의로 연결해 루프를 만드는 경우.
이 문제들은 대부분 개통 직후에는 잘 드러나지 않습니다. 비가 오거나, 바람이 강하게 불거나, 고객이 가구와 공유기 위치를 바꾸거나, 장비가 장시간 동작하면서 서서히 장애로 나타납니다.
그래서 표준 공법은 작업자를 통제하기 위한 문서가 아닙니다. 나중에 발생할 수 있는 장애 조건을 설치 단계에서 미리 제거하는 품질 관리 도구입니다.

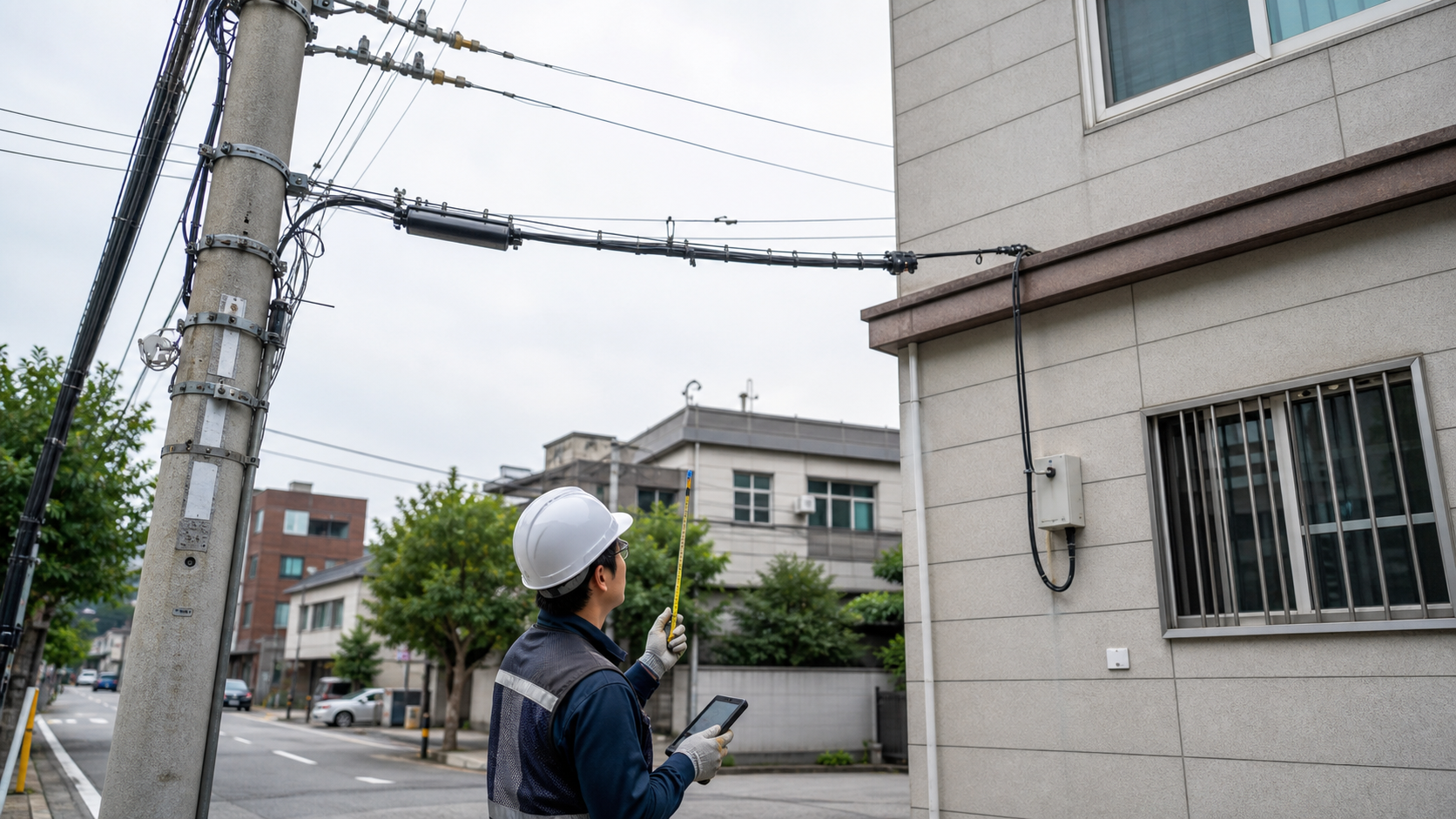

지상고와 전력선 이격은 안전 기준이자 품질 기준입니다
가공 선로를 구축할 때 가장 먼저 확인해야 할 항목은 루트입니다. 선로가 어디를 지나가는지, 어느 높이로 지나가는지, 전력선과 얼마나 떨어져 있는지에 따라 안전성과 유지보수성이 크게 달라집니다.
제공된 현장 참고 기준은 다음 수치를 중심으로 설명합니다.
| 구분 | 참고 기준 | 현장 의미 |
|---|---|---|
| 인도 구간 지상고 | 3.0m 이상 | 보행자와 생활 동선의 간섭을 줄입니다. |
| 차도 구간 지상고 | 4.5m 이상 | 일반 차량과 탑차 접촉 가능성을 낮춥니다. |
| 도로 횡단 구간 | 5.0m 권장 | 장비 차량, 화물차, 외부 작업 차량 리스크를 줄입니다. |
| 저압 전력선 이격 | 60cm 이상 | 혼촉, 감전, 화재, 유지보수 위험을 줄입니다. |
이 수치는 단순히 현장 문서에 적힌 숫자가 아닙니다. 낮게 걸린 선로 하나가 탑차에 걸리면 통신 장애로 끝나지 않을 수 있습니다. 차량 파손, 2차 사고, 민원, 손해배상 리스크가 함께 발생합니다.
전력선 이격도 마찬가지입니다. 광케이블 자체는 전자기 유도에 강하지만, 실제 현장에는 전원 설비, 금속 지지물, 접속함, 장비 전원부, UTP 구간이 함께 존재합니다. 전력선과의 거리를 확보하는 것은 통신 품질뿐 아니라 작업자와 고객의 안전을 지키는 기본 조건입니다.
루트 선정에서 먼저 보는 네 가지
첫째, 선로가 처질 가능성을 봐야 합니다. 설치 당일에는 높이가 충분해 보여도 장력, 온도 변화, 바람, 시간이 지나며 선로는 처질 수 있습니다.
둘째, 차량 동선을 봐야 합니다. 주차장 진입로, 상가 후면, 이삿짐 차량이 들어오는 골목은 일반 차도보다 더 보수적으로 판단해야 합니다.
셋째, 전력선과의 관계를 봐야 합니다. 현재 거리가 충분해도 흔들림이 생겼을 때 접근 가능성이 있으면 안전한 루트라고 보기 어렵습니다.
넷째, 유지보수 접근성을 봐야 합니다. 장애가 발생했을 때 사다리, 고소 작업, 단자함 접근이 불가능한 루트는 설치가 쉬워 보여도 운영 관점에서는 좋은 선택이 아닙니다.
실내 인입은 기술과 고객 경험이 만나는 지점입니다
실내 인입은 고객이 설치 품질을 가장 직접적으로 보는 단계입니다. 선로가 아무리 안정적으로 구성되어도 벽면 천공 자국이 지저분하거나, 실리콘 마감이 부족하거나, 케이블이 눈에 거슬리게 노출되면 고객은 품질을 낮게 평가합니다.
표준 인입 절차는 크게 다섯 단계로 정리할 수 있습니다.
- 인입 위치와 천공 필요 여부를 고객에게 설명합니다.
- 고객 동의를 받은 뒤 작업 범위와 위험 요소를 다시 확인합니다.
- 외부에서 실내로 들어오는 케이블 경로를 빗물 흐름과 함께 검토합니다.
- 천공 후 실리콘 또는 퍼티로 틈을 막아 습기와 벌레 유입을 줄입니다.
- 외부 케이블에는 드립 루프를 만들어 빗물이 실내로 타고 들어오지 않게 합니다.

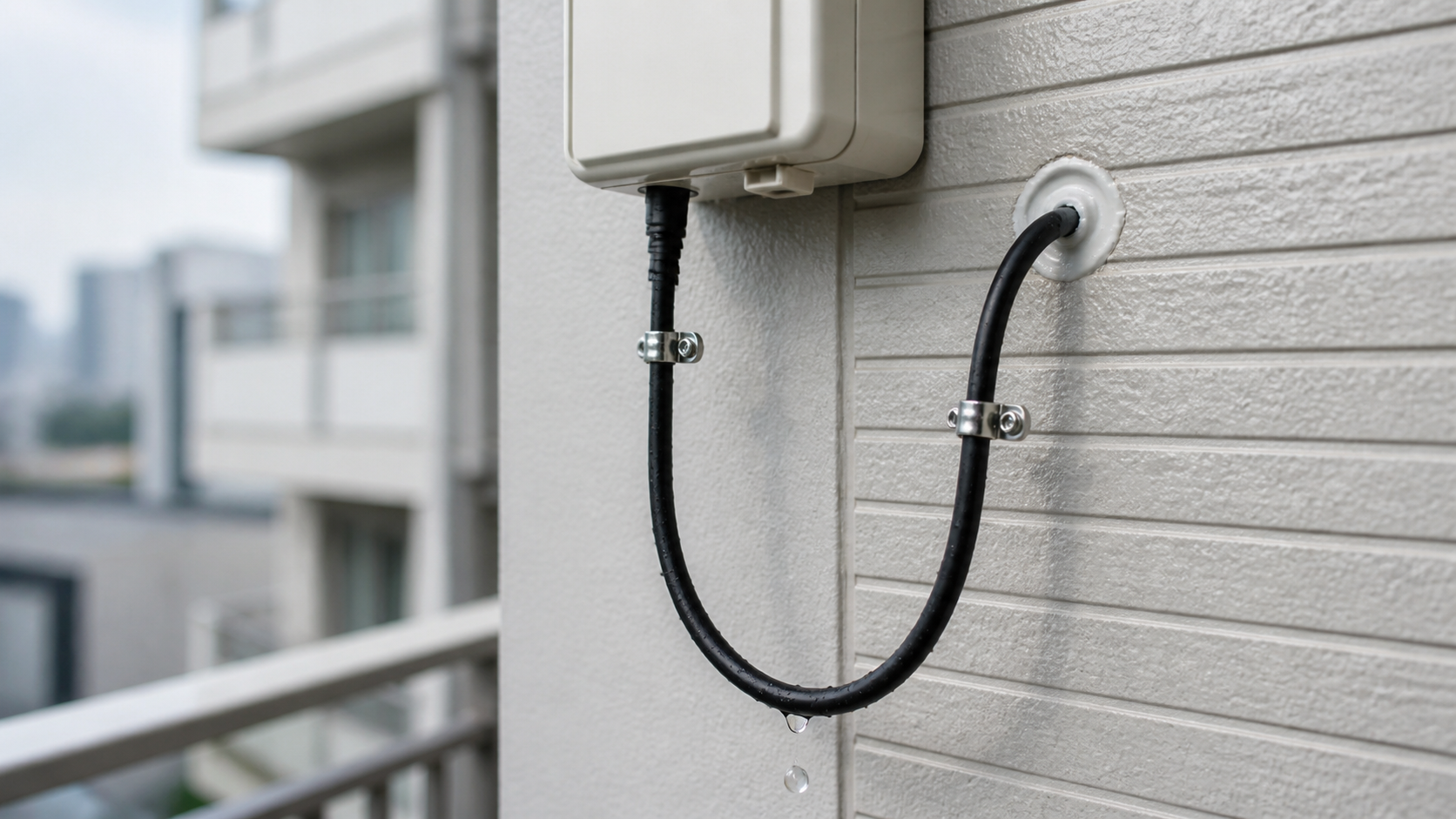

드립 루프는 작은 디테일처럼 보이지만 매우 중요합니다. 케이블이 외부에서 바로 위쪽 방향으로 실내에 들어가면 빗물이 케이블을 따라 천공부로 이동할 수 있습니다. 반대로 실내 인입 전 아래쪽으로 한 번 처지는 고리를 만들면 물방울이 낮은 지점에서 떨어져 실내 유입 가능성이 줄어듭니다.
마감 품질은 속도보다 신뢰를 만듭니다
통신 품질이 상향 평준화된 환경에서는 고객이 체감하는 차이가 마감에서 생깁니다. 천공 위치를 충분히 설명했는지, 벽면 손상이 최소화되었는지, 실리콘 처리가 깔끔한지, 케이블이 생활 동선을 방해하지 않는지가 고객 만족을 좌우합니다.
현장 기술자는 선을 연결하는 사람이 아니라 고객의 공간을 잠시 맡아 작업하는 사람입니다. 설치 품질은 속도보다 흔적에서 평가됩니다. 작업 후 고객이 케이블을 의식하지 않고 생활할 수 있다면 그 인입은 좋은 인입입니다.
역광 장애는 광 경로가 보내는 경고 신호입니다
역광은 광 신호가 정상적으로 앞으로 진행하지 못하고 일부가 반사되어 돌아오는 상태를 말합니다. 현장에서는 광 커넥터 단면 오염, 단면 손상, 불완전한 접속, 과도한 밴딩, 접속부 정렬 불량과 함께 나타나는 경우가 많습니다.
HDMS 같은 진단 시스템에서 이상 신호가 보이면 바로 장비 교체부터 생각하기 쉽습니다. 하지만 역광은 장비보다 물리 접속 상태에서 출발하는 경우가 많기 때문에 점검 순서를 지키는 것이 중요합니다.
역광 점검 순서

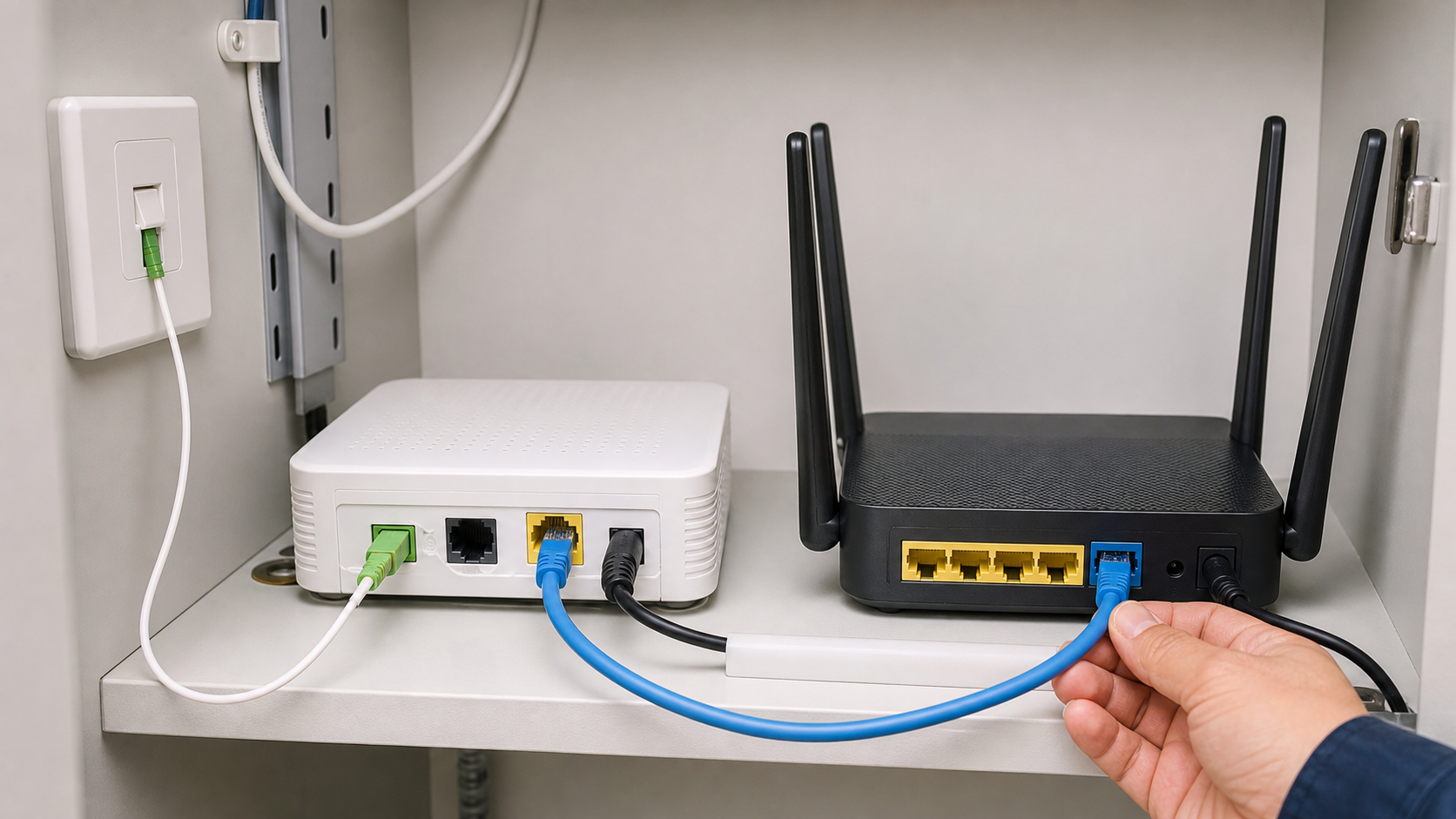

- ONT 또는 광단말의 광 수신 레벨을 확인합니다.
- 커넥터 체결 상태와 보호 캡 관리 상태를 확인합니다.
- 광 커넥터 단면을 전용 클리너로 세척합니다.
- 패치코드와 인입 광케이블의 과도한 꺾임을 확인합니다.
- 단자함, 접속함, 중간 접속부의 체결 상태를 확인합니다.
- 세척과 재체결 후에도 값이 개선되지 않으면 케이블 손상과 장비 이상을 분리해 판단합니다.
중요한 것은 한 번에 결론을 내리지 않는 것입니다. 데이터는 현상을 보여주지만, 그 현상을 만든 물리 환경은 현장 확인으로만 보입니다.
루핑 장애는 한 포트의 실수가 전체 망을 흔드는 장애입니다
루핑은 네트워크 장비의 포트가 잘못 연결되어 동일한 프레임이 계속 순환하는 상태입니다. 고객 댁내에서는 공유기 하단 포트끼리 연결하거나, 허브와 공유기를 여러 경로로 다시 연결했을 때 발생할 수 있습니다.
루프가 만들어지면 브로드캐스트 스톰이 발생할 수 있습니다. 이때 네트워크는 특정 고객 한 명의 장애로 끝나지 않고, 같은 세그먼트나 장비 하위 구간 전체에 영향을 줄 수 있습니다.
루핑 점검 순서
- 고객 댁내 공유기, 허브, 셋톱박스, PC 연결 구조를 눈으로 확인합니다.
- 공유기 LAN 포트끼리 서로 연결된 케이블이 있는지 확인합니다.
- 허브가 여러 경로로 같은 공유기에 다시 물려 있는지 확인합니다.
- 의심 케이블을 하나씩 분리하며 트래픽 상태 변화를 봅니다.
- 정상 구성으로 복구한 뒤 고객에게 임의 배선 변경 시 발생할 수 있는 장애를 설명합니다.
루핑 장애는 기술적으로는 단순하지만, 현장에서는 반복되기 쉽습니다. 고객이 보기에는 빈 포트와 케이블이 많기 때문에 어떤 선을 어디에 꽂아도 될 것처럼 보입니다. 그래서 조치 후에는 단순히 케이블을 빼는 데서 끝나지 말고, 사용 중인 포트와 건드리지 말아야 할 케이블을 명확히 안내해야 합니다.
시스템 데이터와 물리 환경을 함께 봐야 합니다
장애 분석에서 가장 위험한 습관은 한 가지 증거만 보고 결론을 내리는 것입니다. HDMS 진단, ONT 상태, 광 수신 레벨, 고객 증상, 공유기 로그, 포트 LED, 실제 배선 상태는 서로 맞물려 해석되어야 합니다.
역광이 보인다고 무조건 장비를 바꾸면 재발 가능성을 놓칠 수 있습니다. 루핑이 의심된다고 무조건 고객 과실로 판단하면 실제 장비 포트 이상이나 허브 불량을 놓칠 수 있습니다.
현장에서 좋은 판단은 다음 순서로 만들어집니다.
- 시스템 데이터로 장애 범위를 좁힙니다.
- 고객 증상으로 시간대와 재현 조건을 확인합니다.
- 물리 배선과 접속부를 직접 확인합니다.
- 가장 가능성이 높은 원인부터 하나씩 제거합니다.
- 조치 전후 수치를 비교해 개선 여부를 확인합니다.
데이터는 거짓말을 하지 않지만, 데이터만으로 모든 환경을 설명하지도 않습니다. 좋은 엔지니어는 시스템 화면과 현장 구조를 번갈아 보며 원인을 좁힙니다.
장애 제로에 가까워지는 현장 체크리스트
개통과 장애 조치가 끝난 뒤에는 다음 항목을 짧게라도 확인하는 것이 좋습니다.
- 선로가 인도, 차도, 진입로에서 충분한 높이를 확보했는가?
- 전력선과의 이격 거리가 현장 기준에 맞는가?
- 선로 처짐, 장력, 바람에 따른 흔들림을 고려했는가?
- 실내 인입 전 고객에게 천공 위치와 작업 방법을 설명했는가?
- 천공부를 실리콘 또는 퍼티로 마감했는가?
- 외부 인입 케이블에 드립 루프를 만들었는가?
- 광 커넥터 단면을 연결 전 세척했는가?
- ONT 광 수신 레벨과 장비 상태를 확인했는가?
- 공유기와 허브 포트에 루프가 없는지 확인했는가?
- 고객에게 임의 배선 변경 시 주의할 점을 안내했는가?
이 체크리스트는 작업 시간을 늘리기 위한 절차가 아닙니다. 재출동을 줄이고 장애 원인을 설치 단계에서 제거하기 위한 최소한의 안전장치입니다.
전문가 관점: 표준은 현장 속도를 늦추는 규칙이 아닙니다
현장에서는 빠른 개통이 중요합니다. 하지만 빠른 개통과 좋은 개통은 같지 않습니다. 낮은 선로, 대충 막은 천공부, 세척하지 않은 광 커넥터, 고객에게 설명하지 않은 배선 구조는 당장 시간을 줄여도 나중에 더 큰 시간을 요구합니다.
표준 공법은 작업자의 판단을 막는 장치가 아니라, 판단의 기준선을 만들어주는 장치입니다. 기준선이 있어야 현장 조건에 따라 무엇을 예외로 볼지, 어디까지 보완해야 할지, 어떤 조치를 기록해야 할지 결정할 수 있습니다.
결국 장애 제로는 하나의 완벽한 기술로 달성되지 않습니다. 낮은 선로를 만들지 않는 습관, 전력선과 충분히 떨어뜨리는 습관, 천공부를 끝까지 마감하는 습관, 광 커넥터를 먼저 닦는 습관, 고객 배선을 마지막에 한 번 더 확인하는 습관이 누적될 때 가까워집니다.
FAQ
Q1. 통신사 표준 공법에서 가장 먼저 봐야 할 항목은 무엇인가요?
선로 루트입니다. 지상고, 전력선 이격, 처짐 가능성, 유지보수 접근성을 먼저 봐야 이후 인입과 장비 설치 품질도 안정적으로 이어집니다.
Q2. 광케이블도 전력선 이격이 중요한가요?
중요합니다. 광섬유 자체는 전자기 간섭에 강하지만, 실제 선로는 장비 전원부, 금속 지지물, 접속함, UTP 구간과 함께 구성됩니다. 전력선 이격은 통신 품질보다 먼저 안전을 위한 기본 조건입니다.
Q3. 역광 장애가 나오면 장비부터 교체해야 하나요?
그렇지 않습니다. 커넥터 오염, 단면 손상, 체결 불량, 밴딩 구간을 먼저 확인하는 것이 좋습니다. 세척과 재체결 후 수치가 개선되는지 확인하면 장비 문제와 선로 문제를 더 정확히 구분할 수 있습니다.
Q4. 루핑은 왜 고객 댁내에서 자주 발생하나요?
공유기, 허브, 셋톱박스, PC가 많아지면 고객이 빈 포트에 케이블을 임의로 꽂기 쉽습니다. LAN 포트끼리 서로 연결되거나 같은 허브가 여러 경로로 다시 연결되면 루프가 만들어질 수 있습니다.
Q5. 장애 조치 후 고객에게 무엇을 설명해야 하나요?
정상 연결된 케이블과 건드리지 말아야 할 케이블을 구분해 안내하는 것이 좋습니다. 특히 공유기와 허브 포트 변경은 루핑 장애로 이어질 수 있다는 점을 간단히 설명해야 재발 가능성을 줄일 수 있습니다.
결론: 품질은 표준을 반복하는 현장에서 만들어집니다
통신 품질은 속도 측정 결과 하나로만 설명되지 않습니다. 선로가 안전한 높이로 지나가는지, 전력선과 충분히 떨어져 있는지, 실내 인입부가 깔끔하게 마감되었는지, 장애 데이터와 물리 환경을 함께 확인했는지가 모두 품질입니다.
통신사 표준 공법이 강조하는 지상고, 이격 거리, 고객 동의, 드립 루프, 역광과 루핑 분석은 결국 같은 방향을 향합니다. 고객에게 약속한 통신 서비스를 흔들림 없이 제공하는 것입니다.
장애 제로는 선언이 아니라 반복 가능한 작업 기준에서 시작됩니다. 오늘의 한 번 더 확인하는 습관이 내일의 재출동을 줄이고, 장기적으로는 고객이 신뢰하는 통신 품질을 만듭니다.
