과거 네트워크와 단말 고장 조치는 엔지니어 개인의 경험과 감에 크게 의존했습니다. 숙련자는 짧은 증상만 듣고도 원인을 좁혀 갔지만, 초임자는 같은 장애를 여러 번 확인해야 했습니다. 이 방식은 현장 대응의 유연성이라는 장점이 있지만, 사람마다 판단 기준이 달라 재발 장애와 조치 편차가 생기기 쉽습니다.
이 한계를 줄이기 위해 현장 진단 관리 시스템이 도입됩니다. 이 글에서는 특정 기업의 내부 시스템명이 아니라, 계층형 대시보드와 단말 상태 조회, 네트워크 경로 추적, 장애 추천 가이드를 제공하는 일반적인 현장 진단 관리 시스템으로 범위를 넓혀 설명합니다.
핵심은 단순 자동화가 아닙니다. 좋은 진단 시스템은 장애 데이터를 모으는 데서 끝나지 않고, 장애 처리 방식을 사후 대응에서 선제적 정비로 바꾸는 기반이 됩니다. 다만 시스템의 숫자가 현장의 모든 맥락을 대신할 수는 없습니다. 데이터는 엔지니어의 경험을 대체하는 정답지가 아니라, 판단의 근거를 더 촘촘하게 만드는 도구로 봐야 합니다.
1. 현장 진단 관리 시스템은 장애 원인을 계층별로 좁힙니다

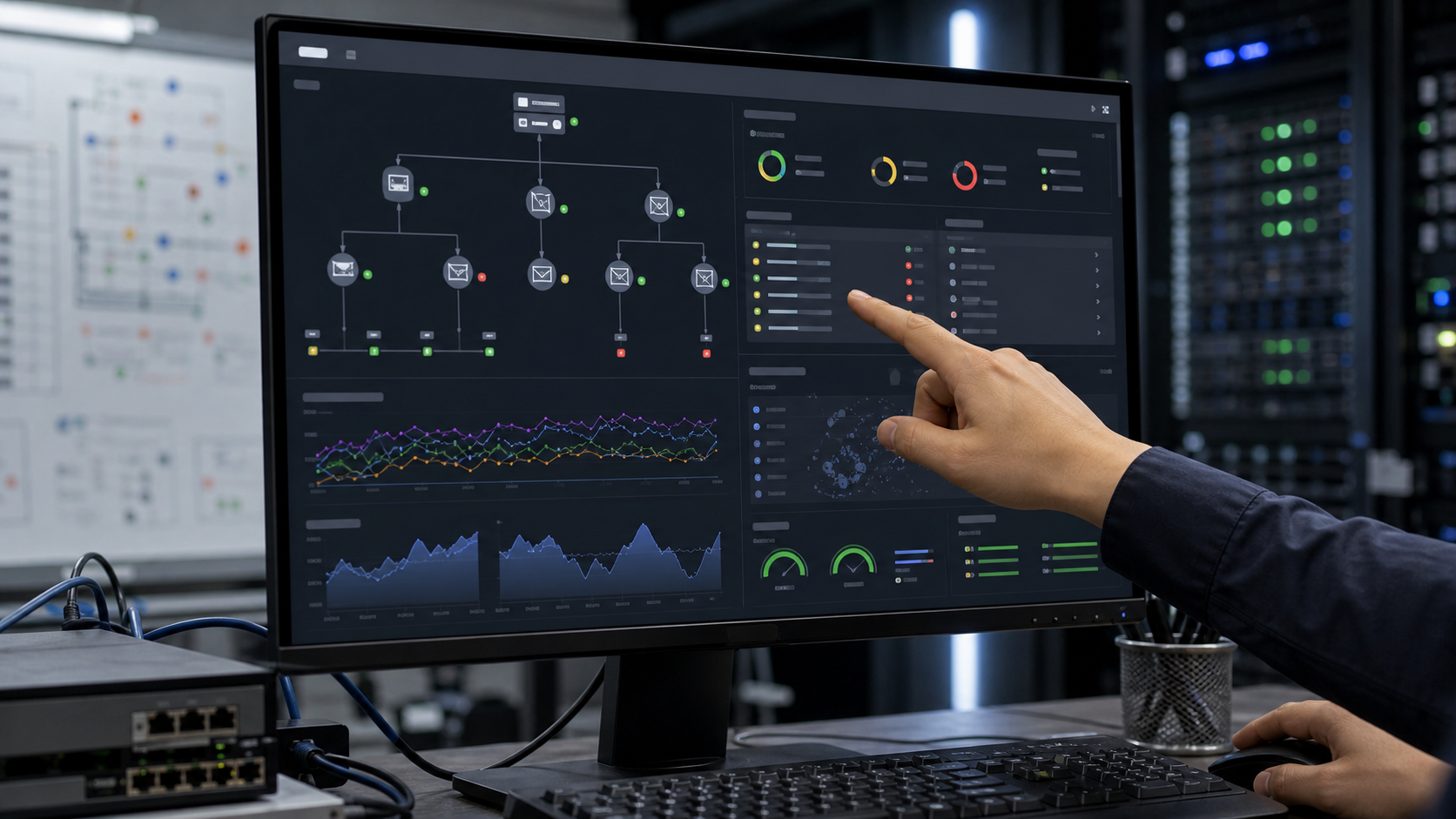

현장 진단 관리 시스템의 기본 구조는 대개 계층형입니다. 최상위에는 전체 현황을 보여주는 종합 관제 대시보드가 있고, 그 아래에 단말 상태 조회, 네트워크 경로 추적, 시설 정보, 장애 이력, 추천 조치 가이드가 연결됩니다.

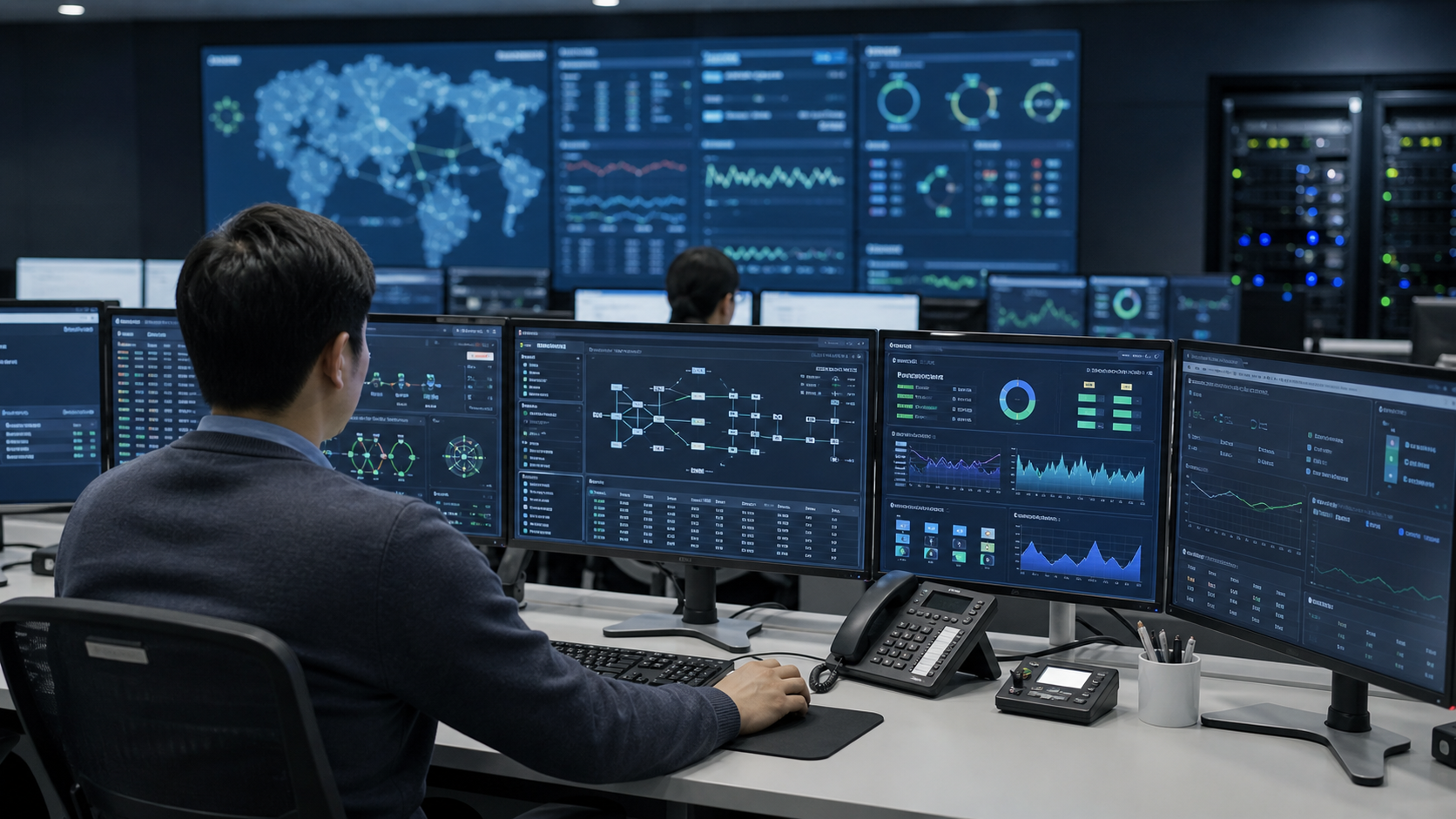

장애가 접수되면 엔지니어는 먼저 전체 대시보드에서 같은 지역이나 같은 장비군에 이상이 집중되어 있는지 확인합니다. 이후 특정 단말의 식별자나 IP를 조회해 광 수신 레벨, 패킷 손실, 지연 시간, CPU 부하, 포트 상태 같은 실시간 지표를 확인합니다. 마지막으로 경로 추적 기능을 통해 단말, 스위치, 집선 장비, 상위망 중 어느 구간에서 문제가 시작되는지 좁혀 갑니다.
| 메뉴 영역 | 주요 역할 | 현장 활용 포인트 |
|---|---|---|
| 종합 관제 대시보드 | 전체 장애 흐름과 구간별 상태를 봅니다. | 개별 장애인지 광역 장애인지 먼저 구분합니다. |
| 단말 상태 조회 | 특정 단말의 현재 상태를 확인합니다. | 전원, 링크, 신호, 부하, 접속 이력을 함께 봅니다. |
| 경로 추적 | 단말부터 상위망까지 흐름을 추적합니다. | 장애 구간을 물리 계층과 네트워크 계층으로 나눕니다. |
| 이력 분석 | 과거 장애와 성능 변동을 확인합니다. | 반복 장애와 간헐 장애를 찾는 데 유리합니다. |
| 추천 조치 | 유사 패턴 기반의 조치 순서를 제안합니다. | 초동 대응을 표준화하고 누락을 줄입니다. |
실시간 데이터는 스냅숏일 수 있습니다
현장 진단 시스템의 대시보드가 “실시간”이라고 표시하더라도, 실제로는 특정 주기로 수집된 스냅숏 데이터인 경우가 많습니다. 예를 들어 1분 주기로 상태를 수집한다면, 그 사이에 발생한 순간적인 트래픽 폭주나 마이크로 단절은 화면에 남지 않을 수 있습니다.
이 지점이 진단 시스템의 첫 번째 맹점입니다. 대시보드가 정상이라고 해서 실제 현장이 항상 정상인 것은 아닙니다. 간헐적으로 끊긴다는 고객 증상과 시스템의 현재 정상 값이 충돌한다면, 현재 화면만 볼 것이 아니라 과거 이력과 이벤트 로그를 함께 겹쳐 봐야 합니다.
좋은 진단은 한 장면을 보는 일이 아니라 시간의 흐름을 읽는 일입니다. 현재값, 과거 추세, 장애 접수 시각, 트래픽 피크 시간, 장비 재부팅 이력을 함께 보아야 실제 원인에 가까워집니다.
2. 광 레벨, CRC 에러, 트래픽은 함께 해석해야 합니다
진단 시스템에서 가장 자주 보는 정량 지표는 광 수신 레벨, CRC 에러, 트래픽 사용량입니다. 이 세 지표는 각각 물리 계층, 전송 품질, 대역폭 상태를 보여줍니다.
광 수신 레벨은 광 신호가 장비에 얼마나 안정적으로 들어오는지를 보여줍니다. 현장 기준에 따라 정상 범위는 달라질 수 있지만, 일반적으로 수신 레벨이 기준 밖으로 벗어나면 커넥터 오염, 광 케이블 굴곡, 접속부 손실, 분기점 문제를 의심할 수 있습니다. CRC 에러는 프레임 무결성이 깨지는 상황을 나타내며, 선로 노이즈, 포트 접촉 불량, 장비 포트 이상과 관련될 수 있습니다. 트래픽 사용량은 현재 회선이나 포트가 임계치에 가까워지는지 확인하는 지표입니다.
| 진단 지표 | 의미 | 대표 원인 | 해석 방향 |
|---|---|---|---|
| 광 수신 레벨 | 광 신호 수신 품질을 봅니다. | 커넥터 오염, 굴곡, 접속 손실 | 물리 계층 점검이 우선입니다. |
| CRC 에러 | 프레임 훼손 여부를 봅니다. | 포트 접촉 불량, 노이즈, 모듈 이상 | 선로와 포트 양쪽을 함께 봅니다. |
| 트래픽 사용량 | 대역폭 포화 가능성을 봅니다. | 대용량 업로드, 비정상 트래픽 | 피크 시간대와 패턴을 확인합니다. |
| 지연 시간 | 응답 왕복 시간을 봅니다. | 혼잡, 경로 우회, 장비 부하 | 단일값보다 추세가 중요합니다. |
| 패킷 손실 | 전송 중 사라지는 패킷을 봅니다. | 혼잡, 불량 링크, 장비 장애 | 사용자 체감 장애와 직접 연결됩니다. |
숫자는 원인이 아니라 단서입니다
현장에서 가장 흔한 실수는 지표를 원인으로 착각하는 것입니다. CRC 에러가 보인다고 해서 무조건 선로 교체가 정답은 아닙니다. 특정 단말의 비정상 트래픽, 상위 장비의 펌웨어 문제, 포트 협상 오류, 순간적인 전원 불안정이 같은 결과를 만들 수 있습니다.
광 레벨도 마찬가지입니다. 수신 레벨이 낮아졌다는 사실은 물리 계층 이상 가능성을 알려주지만, 그 원인이 커넥터 오염인지, 중간 접속부 손상인지, 케이블 굴곡인지, 장비 모듈 문제인지는 추가 확인이 필요합니다. 지표는 현상을 보여줄 뿐 원인을 확정하지 않습니다.
따라서 스마트 진단의 핵심은 상관관계와 인과관계를 구분하는 데 있습니다. 단일 단말만 볼 것이 아니라 같은 분기 구간, 같은 상위 장비, 같은 시간대의 주변 노드와 비교해야 합니다. 주변 단말도 동시에 흔들렸다면 개별 단말보다 공통 구간을 먼저 의심해야 합니다. 반대로 한 단말만 반복적으로 이상을 보인다면 단말, 패치코드, 포트, 설치 환경에 초점을 맞춰야 합니다.
3. 추천 가이드는 초동 대응을 빠르게 하지만 정답지는 아닙니다

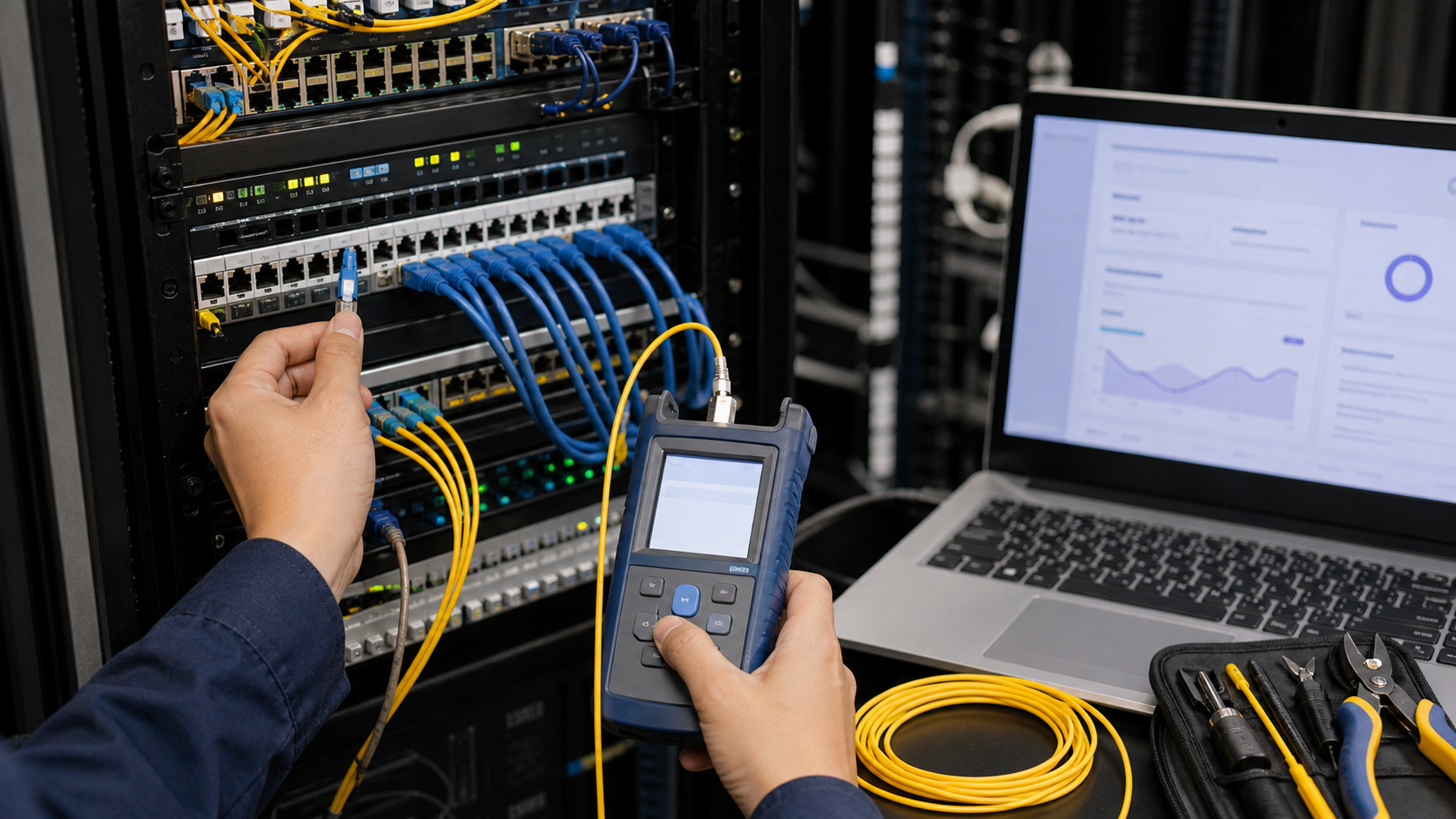

현장 진단 관리 시스템의 장점은 장애 패턴과 과거 조치 데이터를 바탕으로 추천 가이드를 제공한다는 점입니다. 예를 들어 광 레벨 저하와 CRC 에러가 동시에 감지되면 시스템은 패치코드 재체결, 커넥터 청소, 광 모듈 교체, 포트 변경 같은 조치 순서를 제안할 수 있습니다.
이 방식은 특히 초임 엔지니어에게 유용합니다. 장애 유형별로 어떤 항목부터 확인해야 하는지 표준화할 수 있고, 경험 많은 엔지니어에게만 의존하던 조치 흐름을 팀 전체의 공통 절차로 만들 수 있습니다. 평균 복구 시간인 MTTR을 줄이는 데도 도움이 됩니다.
| 장애 패턴 | 추천 초동 조치 | 반드시 확인할 점 |
|---|---|---|
| 광 레벨 저하 | 커넥터 청소, 패치코드 재체결 | 같은 분기 구간의 다른 단말도 함께 확인합니다. |
| CRC 에러 증가 | 포트 재체결, 케이블 교체, 모듈 점검 | 포트 협상 상태와 에러 증가 시각을 비교합니다. |
| 트래픽 포화 | 사용량 상위 단말 확인, QoS 검토 | 정상 사용량 증가인지 비정상 트래픽인지 구분합니다. |
| 간헐 단절 | 이력 로그, 전원, 온도, 링크 변동 확인 | 현재값보다 장애 발생 시각의 기록을 봅니다. |
| 단말 미응답 | 전원, 링크, IP, 상위 경로 확인 | 단말 단독 문제인지 상위망 문제인지 나눕니다. |
추천 알고리즘에 종속되면 예외 장애에 약해집니다
추천 가이드는 참고서이지 정답지가 아닙니다. 추천 알고리즘은 과거에 자주 발생한 패턴을 바탕으로 우선순위를 제시합니다. 따라서 흔한 장애에는 강하지만, 드문 장애나 복합 장애에는 약할 수 있습니다.
예를 들어 표준 가이드가 패치코드 교체를 먼저 권하더라도 실제 원인이 상위 장비의 특정 펌웨어 결함일 수 있습니다. 반대로 트래픽 포화처럼 보이는 상황이 악성 트래픽이 아니라 특정 시간대의 정상 백업 작업일 수도 있습니다. 가이드가 제시하는 순서를 따르되, 왜 그 조치가 필요한지 역으로 추론해야 합니다.
현장 엔지니어에게 필요한 태도는 가이드를 무시하는 것도 아니고 맹신하는 것도 아닙니다. 표준 절차로 빠르게 초동 대응을 하되, 조치 후 재진단 결과가 논리적으로 맞지 않으면 즉시 가설을 바꿀 수 있어야 합니다. 시스템은 작업자를 대신하는 것이 아니라 더 나은 판단을 하도록 돕는 장치입니다.
4. 완결적인 고장 조치는 데이터와 현장 검증이 결합될 때 가능합니다
현장 진단 시스템이 제공하는 데이터는 장애 처리의 출발점입니다. 그러나 실제 종결은 화면상의 정상값만으로 판단해서는 안 됩니다. 원격 재진단, 현장 측정, 고객 체감 확인, 일정 시간 모니터링이 함께 이루어져야 합니다.
완결적인 장애 조치를 위해서는 다음 순서를 권장합니다.
- 장애 접수 시각과 고객 증상을 먼저 기록합니다.
- 전체 대시보드에서 광역 장애 여부를 확인합니다.
- 단말 상태와 경로 추적으로 장애 구간을 좁힙니다.
- 광 레벨, CRC 에러, 트래픽, 지연, 손실 지표를 교차 확인합니다.
- 추천 가이드를 기준으로 초동 조치를 수행합니다.
- 조치 후 같은 조건에서 원격 재진단을 실행합니다.
- 재발 가능성이 있으면 일정 시간 이력 추세를 모니터링합니다.
- 고객 체감 증상이 사라졌는지 확인한 뒤 종결합니다.
이 과정에서 중요한 것은 “정상값 복귀”와 “장애 해결”을 구분하는 일입니다. 일시적으로 수치가 좋아졌더라도 원인이 남아 있다면 장애는 다시 발생합니다. 반대로 화면의 일부 수치가 완벽하지 않아도 고객 체감과 서비스 품질이 안정적이라면 추가 조치의 우선순위를 조정할 수 있습니다.
스마트 진단은 숫자를 더 많이 보는 일이 아니라, 숫자의 의미를 더 정확하게 해석하는 일입니다.
결론. 스마트 진단의 완성은 시스템과 엔지니어의 결합입니다
현장 진단 관리 시스템은 네트워크와 단말 장애 조치를 경험 중심에서 데이터 중심으로 전환시키는 중요한 도구입니다. 실시간 상태 모니터링, 계층형 경로 추적, 광 레벨과 CRC 에러 분석, 장애 유형별 추천 가이드는 대규모 인프라 운영에서 반드시 필요한 기반입니다.
하지만 시스템이 고도화될수록 새로운 위험도 생깁니다. 실시간 데이터는 수집 주기에 따른 공백이 있을 수 있고, 지표는 원인이 아니라 단서일 뿐이며, 추천 알고리즘은 예외 장애에 약할 수 있습니다. 이 한계를 이해하지 못하면 데이터 기반 진단은 오히려 더 빠른 오진이 될 수 있습니다.
가장 좋은 장애 조치는 시스템의 방대한 데이터 처리 능력과 엔지니어의 현장 맥락 판단이 결합될 때 나옵니다. 데이터는 방향을 제시하고, 엔지니어는 그 방향이 실제 현장과 맞는지 검증합니다. 경험을 버리는 것이 아니라 경험을 검증 가능한 형태로 끌어올리는 것. 그것이 스마트 진단의 본질입니다.
