PoE 실전 활용 가이드: 전원 없는 단자함과 CCTV 현장을 해결하는 방법
통신 설치 현장에서 가장 난감한 순간은 장비를 넣어야 할 위치에 전원이 없을 때입니다. 세대 단자함 안에 스위칭 허브를 넣어야 하는데 콘센트가 없거나, 다세대 건물 공용 통신함에 장비를 설치해야 하는데 전기 사용 주체가 불분명하거나, 야외 CCTV 위치까지 220V 전원선을 끌고 가기 어려운 경우가 대표적입니다.
이때 실무적으로 가장 많이 검토하는 해법이 PoE, Power over Ethernet입니다. PoE는 UTP 케이블 하나로 데이터와 DC 전력을 함께 보내는 기술입니다. 적절히 쓰면 전기 공사 없이 네트워크 장비를 살릴 수 있지만, 잘못 쓰면 장비 손상, 전압 강하, 케이블 발열, 전원 분쟁으로 이어질 수 있습니다.
이 글은 PoE 표준 규격 자체보다 현장에서 어디에 어떻게 쓰는지에 초점을 맞춥니다. PoE 표준 세대와 802.3bt 발열 설계는 이전 글인 PoE 실무 가이드에서 더 자세히 다뤘습니다.
PoE가 현장에서 유용한 이유

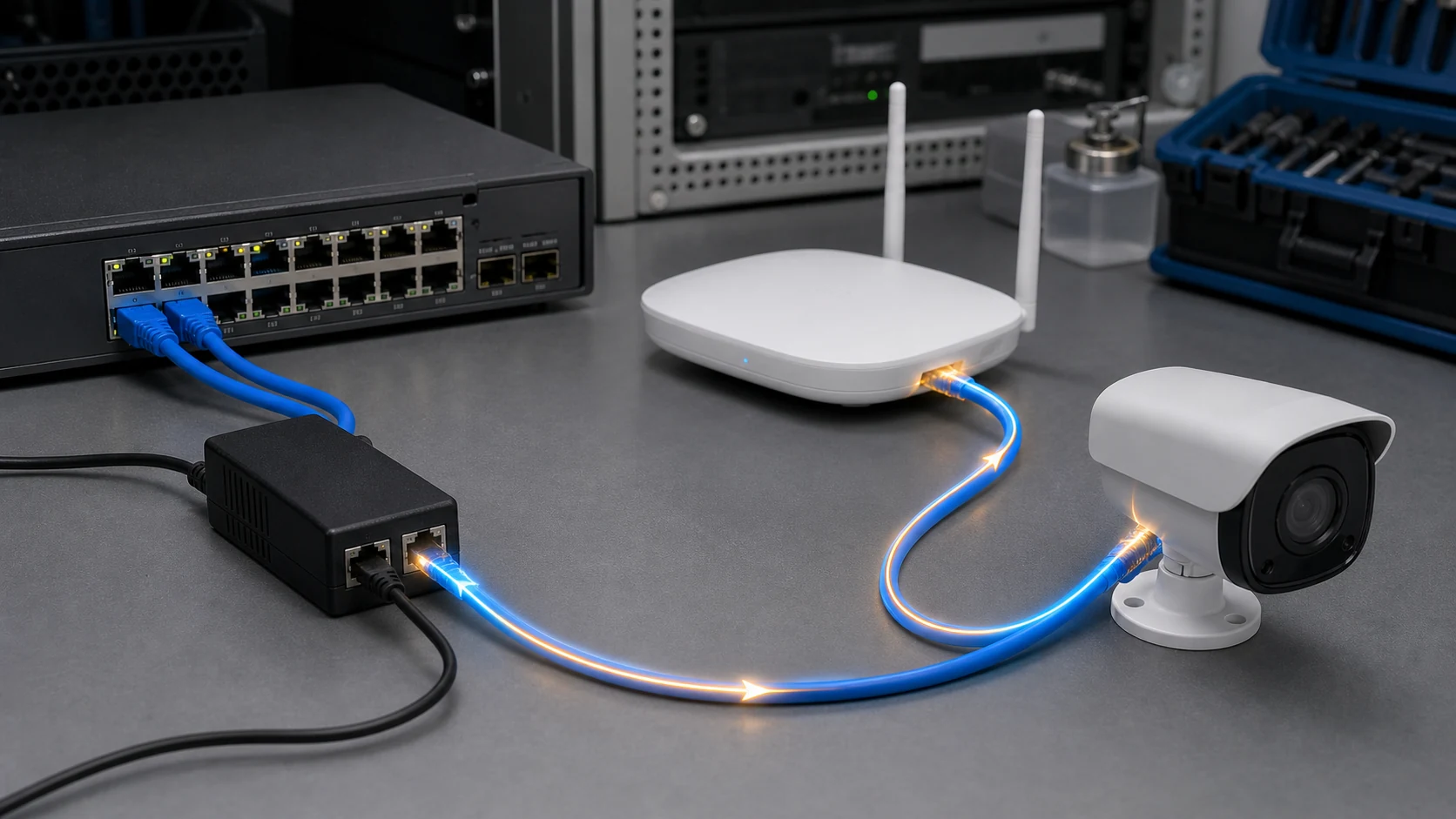

PoE 시스템은 전력을 공급하는 PSE, Power Sourcing Equipment와 전력을 받는 PD, Powered Device로 구성됩니다. PoE 스위치와 PoE 인젝터는 PSE 역할을 하고, IP 카메라, 무선 AP, VoIP 전화기, PoE 수전 스위치, 일부 센서 장비는 PD 역할을 합니다.
현장 관점에서 PoE의 장점은 단순합니다.
| 현장 문제 | PoE로 얻는 효과 |
|---|---|
| 장비 설치 위치에 콘센트가 없습니다. | 랜선 한 가닥으로 통신과 전원을 동시에 공급할 수 있습니다. |
| 야외에 220V 전원선을 포설하기 부담스럽습니다. | 저전압 DC 전원과 데이터 케이블 중심으로 시공을 단순화할 수 있습니다. |
| 전원 어댑터가 여러 개라 유지보수가 어렵습니다. | 스위치실이나 통신함에서 전원 공급 상태를 중앙 관리할 수 있습니다. |
| 정전 시 카메라와 AP가 모두 꺼집니다. | PoE 스위치를 UPS에 연결하면 주요 단말을 일정 시간 유지할 수 있습니다. |
다만 PoE가 전기 공사의 모든 문제를 없애는 것은 아닙니다. 표준 PoE 장비를 쓰는지, 총 전력 예산이 충분한지, 선로 거리가 100m 이내인지, 케이블 상태가 전력 전송에 적합한지 확인해야 합니다.
활용 사례 1. 세대 단자함에 전원이 없을 때
오래된 아파트나 빌라 세대 단자함을 열어보면 각 방으로 가는 UTP나 전화선, 110블록, 패치 케이블은 있지만 220V 콘센트가 없는 경우가 많습니다. 거실 인터넷은 되지만 각 방 벽면 랜포트를 살리려면 단자함 안에 공유기나 스위칭 허브를 넣어야 합니다. 문제는 그 장비를 켤 전원이 없다는 점입니다.
이때 검토할 수 있는 구성이 역방향 PoE 공급입니다.
- 전원이 있는 거실이나 공유기 위치에 PoE 인젝터를 설치합니다.
- 거실 벽면 랜포트를 통해 세대 단자함 방향으로 데이터와 전력을 함께 보냅니다.
- 단자함 안에는 PoE로 전원을 받는 수전 스위치 또는 PoE 스플리터를 설치합니다.
- 수전 스위치에서 각 방으로 가는 포트를 패치해 벽면 랜포트를 활성화합니다.
PoE 수전 스위치를 쓰면 단자함 안에 별도 전원 어댑터를 넣지 않아도 됩니다. 일반 스위치를 꼭 써야 한다면 PoE 스플리터로 데이터와 DC 전원을 분리해 장비의 전원 잭에 넣는 방식도 가능합니다. 이때 스플리터 출력 전압이 장비 어댑터 전압과 맞는지 반드시 확인해야 합니다. 12V 장비에 5V를 넣으면 켜지지 않고, 5V 장비에 12V를 넣으면 장비가 손상될 수 있습니다.
활용 사례 2. 다세대 공용 통신함의 전원 문제
다세대 빌라, 원룸, 상가 건물의 공용 통신함에는 장비가 필요한데 콘센트가 없거나, 공용 전기 사용 주체가 불분명한 경우가 있습니다. 이런 현장에서 임의로 특정 세대 전원을 끌어 쓰거나, 공용 콘센트에 어댑터를 꽂아 방치하면 전기 사용 민원과 유지보수 문제가 생길 수 있습니다.
PoE는 이 문제를 줄이는 선택지가 될 수 있습니다. 예를 들어 관리 주체가 동의한 세대나 관리실 내부에 PoE 인젝터 또는 PoE 스위치를 두고, 통신함까지 가는 UTP 선로를 통해 소형 PoE 수전 스위치에 전원을 공급하는 방식입니다.
다만 이 구성은 반드시 다음 조건을 확인해야 합니다.
| 확인 항목 | 이유 |
|---|---|
| 전원 부담 주체 동의 | 특정 세대나 관리실의 전기를 사용하는 구조라면 사전 합의가 필요합니다. |
| 장비 소비 전력 | PoE 수전 스위치와 하위 단말의 소비 전력 합이 PSE 예산 안에 있어야 합니다. |
| 선로 길이와 품질 | 통신함까지의 UTP 길이, 접속부, 커넥터 상태가 안정적이어야 합니다. |
| 장비 위치 | 공용 통신함 내부의 습기, 분진, 열, 방수 상태를 확인해야 합니다. |
| 장애 시 접근성 | 전원을 공급하는 위치와 수전 장비 위치를 라벨링해야 장애 처리가 쉽습니다. |
PoE로 공용 전원 문제를 해결할 수는 있지만, 책임 관계가 불명확한 시공은 피해야 합니다. 통신 기술 이전에 현장 운영 주체와 비용 부담 주체를 명확히 하는 것이 먼저입니다.

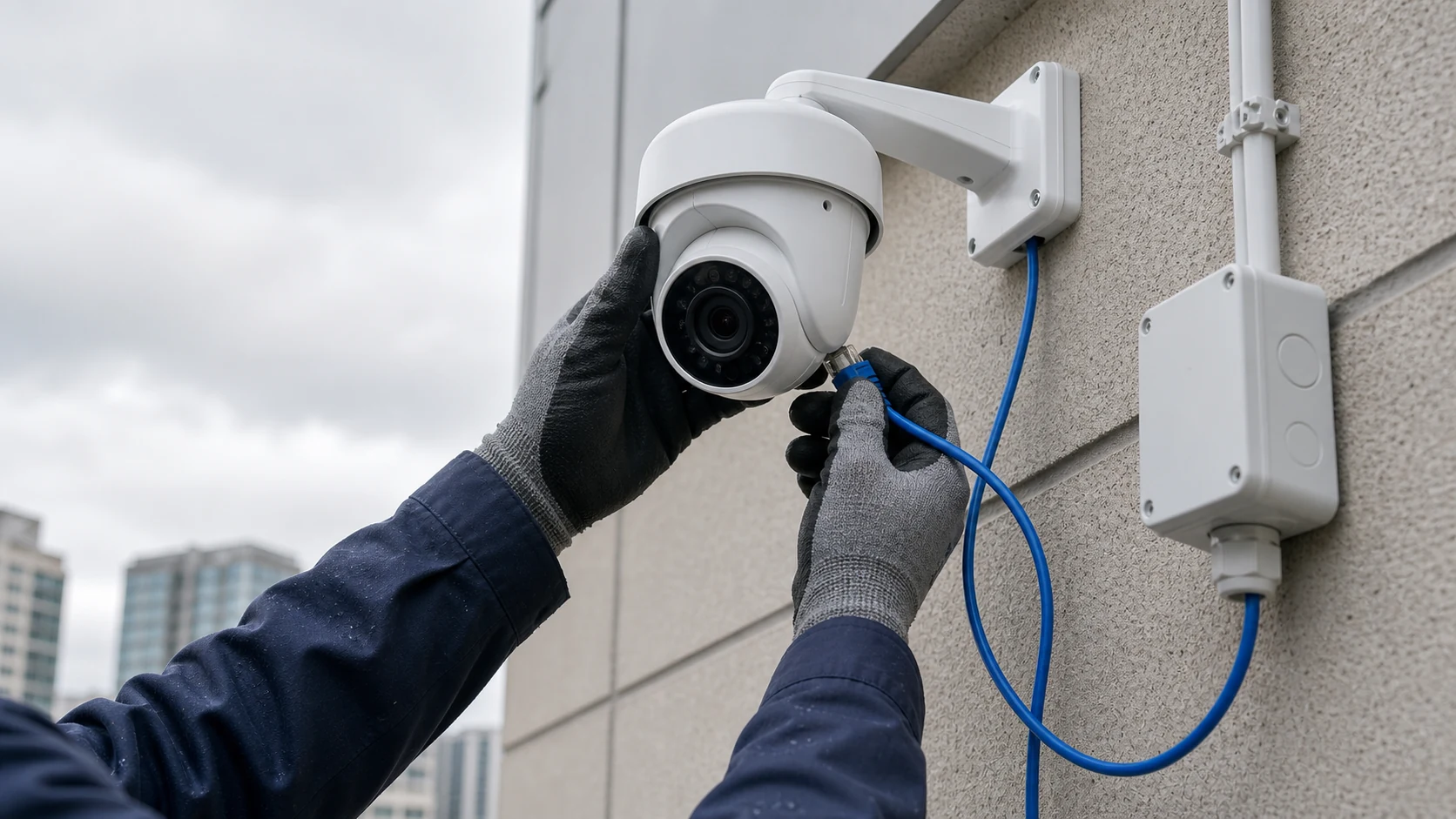

활용 사례 3. 야외 CCTV를 설치할 때
야외 주차장, 건물 외벽, 옥상 모서리, 사각지대에 CCTV를 설치할 때도 PoE는 매우 유용합니다. 220V 전원선을 별도로 끌어가면 방수, 누전, 배관, 미관, 전기 공사 자격 문제가 함께 따라옵니다. 반면 IP 카메라가 표준 PoE를 지원하면 NVR실이나 통신실에서 PoE 스위치를 두고 UTP 한 가닥으로 카메라까지 연결할 수 있습니다.
CCTV 현장에서는 낮에는 정상인데 밤에 꺼지는 사례를 주의해야 합니다. 야간 적외선 LED, 히터, 모터, PTZ 구동이 켜지면 소비 전력이 증가합니다. 고정형 카메라는 802.3af로 충분한 경우가 많지만, PTZ나 야간 조명 기능이 있는 카메라는 802.3at 이상을 요구할 수 있습니다.
설치 전에는 카메라 스펙에서 PoE 규격과 최대 소비 전력을 확인해야 합니다. “PoE 지원”이라는 한 줄만 보고 장비를 고르면 안 됩니다. 802.3af 장비인지, 802.3at 장비인지, 802.3bt가 필요한 장비인지 확인하고, PoE 스위치의 포트별 출력과 전체 전력 예산을 함께 계산해야 합니다.
PoE 필수 장비 3가지
PoE를 실전에서 활용하려면 장비 역할을 정확히 구분해야 합니다.
PoE 스위치
PoE 스위치는 스위치 포트 자체에서 데이터와 전력을 함께 공급합니다. IP 카메라 여러 대, 무선 AP 여러 대, VoIP 전화기 여러 대를 설치하는 현장에서 가장 깔끔한 구성입니다. 포트 수만 볼 것이 아니라 포트별 PoE 규격, 전체 PoE 전력 예산, 팬 소음, 발열, UPS 연결 가능성을 함께 봐야 합니다.
PoE 인젝터
PoE 인젝터는 일반 스위치와 PD 사이에 넣어 전력을 추가로 주입하는 장비입니다. 기존 네트워크 스위치를 바꾸기 어렵고, 카메라나 AP를 1~2대만 추가해야 할 때 비용 효율적입니다. 인젝터가 표준 Active PoE인지, Passive PoE인지 반드시 구분해야 합니다.
PoE 스플리터
PoE 스플리터는 랜선으로 들어온 데이터와 전력을 장비 앞에서 다시 분리합니다. PoE를 지원하지 않는 일반 공유기, 소형 허브, 일부 IoT 장비를 전원 없는 위치에서 사용할 때 도움이 됩니다. 출력 전압과 전류, DC 플러그 규격이 맞아야 하며, 장비의 최대 소비 전력보다 스플리터 출력 여유가 있어야 합니다.
사고를 줄이는 시공 주의사항
PoE는 편리하지만 전력을 다루는 기술입니다. 아래 네 가지는 현장에서 반드시 확인해야 합니다.

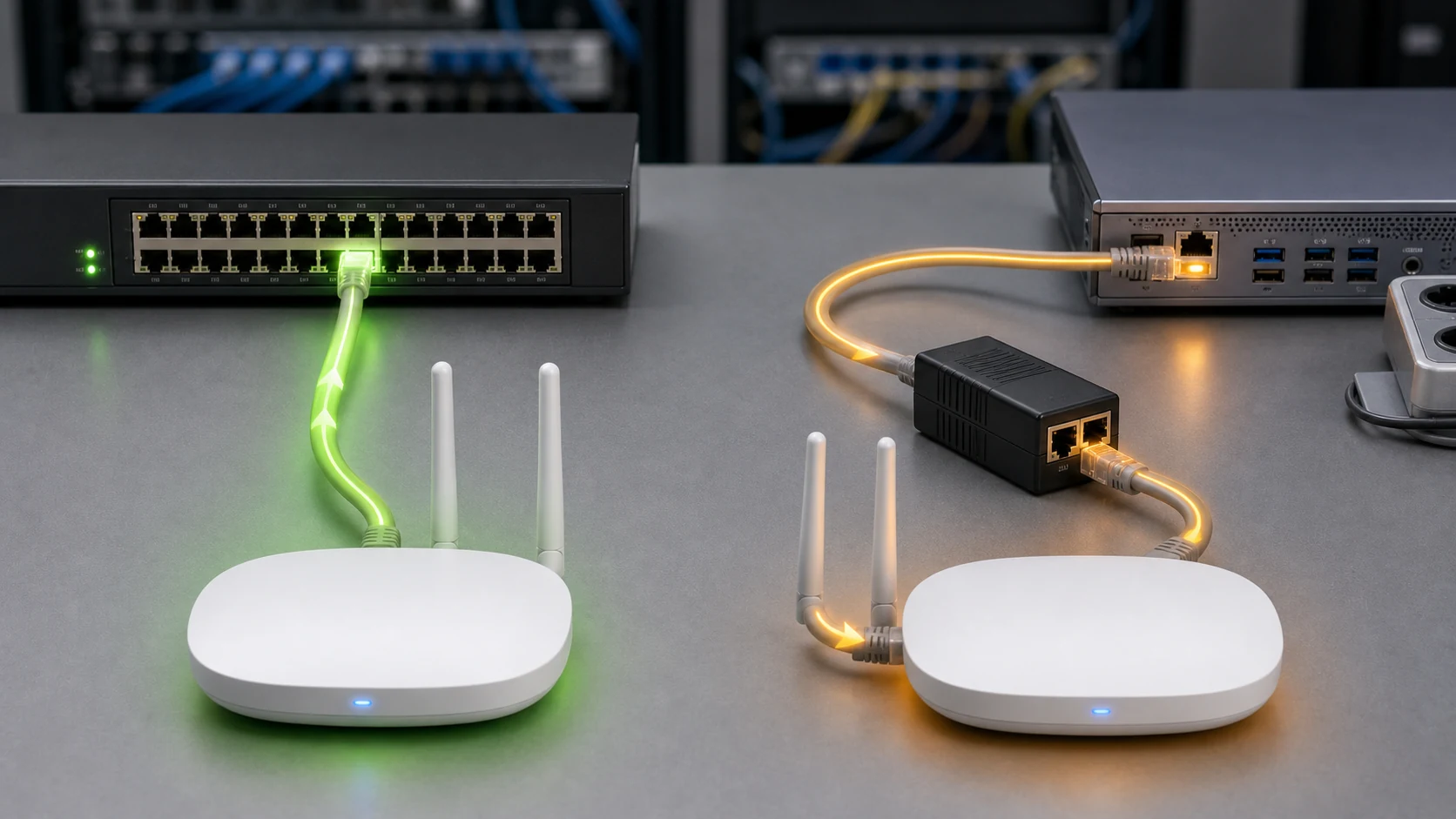

Active PoE와 Passive PoE를 구분합니다
표준 Active PoE는 PSE가 먼저 연결 장비를 감지하고, PD가 전력을 받을 수 있는 장비인지 확인한 뒤 전력을 공급합니다. 그래서 표준 PoE 포트에 일반 PC를 꽂았을 때는 보통 데이터 링크만 처리됩니다.
반면 Passive PoE는 제조사와 제품에 따라 24V, 48V 같은 전압을 협상 없이 인가할 수 있습니다. 여기에 일반 PC, 일반 공유기, 비 PoE 장비를 연결하면 포트 회로가 손상될 수 있습니다. 현장에서 Passive PoE를 써야 한다면 케이블 양끝 라벨링, 색상 구분, 포트 잠금, 작업자 인계가 필수입니다.
100m 거리 제한을 기준으로 설계합니다
일반적인 이더넷 UTP 선로는 채널 기준 100m를 기본 한계로 봅니다. PoE도 데이터와 전력을 같은 케이블로 보내기 때문에 거리 증가에 따른 신호 감쇠와 전압 강하를 함께 고려해야 합니다.
100m를 넘는 CCTV 현장에서는 PoE 익스텐더를 검토할 수 있습니다. 중간 지점에 익스텐더를 넣으면 장비 조건에 따라 200m 이상 구성이 가능할 수 있습니다. 하지만 익스텐더도 전력을 소비하고, 하위 카메라에 전달 가능한 전력이 줄어듭니다. 따라서 “익스텐더만 넣으면 무조건 300m”라고 판단하면 안 됩니다. 카메라 소비 전력, 케이블 품질, 중간 접속부 방수, 전압 강하를 함께 봐야 합니다.
고출력 PoE는 케이블 발열을 봅니다
802.3bt 같은 고출력 PoE에서는 케이블 다발 발열이 문제가 될 수 있습니다. 특히 천장 트레이에서 UTP를 수십 가닥씩 강하게 묶으면 번들 중앙부 열이 빠져나가기 어렵습니다. 발열은 전압 강하와 데이터 품질 저하를 키우고, 극단적인 경우 피복 열화로 이어질 수 있습니다.
현장에서는 순동 케이블, 적절한 AWG, Cat.6A급 케이블, 과도하게 조이지 않는 번들링, 통풍 확보를 함께 고려해야 합니다. “24가닥 이하”는 모든 상황의 절대 법칙이라기보다 고출력 PoE에서 번들을 작게 나누기 위한 보수적 현장 기준으로 이해하는 것이 안전합니다.
전체 전력 예산을 계산합니다
PoE 스위치의 포트 수와 전력 예산은 다릅니다. 8포트 PoE 스위치라고 해서 모든 포트가 동시에 최대 전력을 낼 수 있는 것은 아닙니다. 예를 들어 카메라 1대가 15W를 쓰고 8대를 설치한다면 120W가 필요합니다. 스위치의 전체 PoE Budget이 60W라면 일부 포트는 전원이 차단되거나 장비가 불안정해질 수 있습니다.
설치 전에는 다음처럼 계산해야 합니다.
| 항목 | 확인 방법 |
|---|---|
| 단말 소비 전력 | 카메라, AP, 전화기, 수전 스위치의 최대 소비 전력을 확인합니다. |
| 스위치 포트별 출력 | 802.3af, 802.3at, 802.3bt 지원 여부를 확인합니다. |
| 스위치 전체 예산 | 전체 PoE Budget이 단말 합계보다 넉넉한지 봅니다. |
| 피크 전력 | 야간 IR, PTZ 모터, AP 부팅처럼 순간 전력이 올라가는 상황을 고려합니다. |
| 여유율 | 향후 장비 추가와 케이블 손실을 감안해 여유를 둡니다. |
마무리하며
PoE는 전원 없는 통신 현장에서 매우 강력한 도구입니다. 세대 단자함에 콘센트가 없을 때, 공용 통신함 전원 문제가 있을 때, 야외 CCTV 전원선을 따로 포설하기 어려울 때 현실적인 해법이 될 수 있습니다.
하지만 PoE를 만능으로 보면 안 됩니다. Active와 Passive PoE를 구분하지 않으면 장비가 손상될 수 있고, 100m 거리 제한과 전압 강하를 무시하면 카메라가 간헐적으로 꺼질 수 있습니다. 고출력 장비가 많으면 케이블 발열과 전체 전력 예산도 반드시 계산해야 합니다.
현장 엔지니어에게 좋은 PoE 시공은 “전원이 없는 곳에 전기를 보낸다”에서 끝나지 않습니다. 누가 전원을 부담하는지, 장비가 표준 PoE인지, 선로가 전력 전송에 적합한지, 장애 시 어디를 확인해야 하는지까지 설계하는 것이 진짜 실무입니다.
