광 커넥터 제작은 단순히 광케이블 끝에 커넥터를 끼우는 작업이 아닙니다. 초고속 데이터가 지나가는 통로의 입구를 정밀하게 만드는 작업입니다.
커넥터 단면의 작은 먼지, 광섬유 절단면의 미세한 각도 차이, 보호 캡 관리 부주의만으로도 인터넷 속도 저하, 간헐적 끊김, 원인 불명 VOC가 발생할 수 있습니다. 특히 10기가급 인터넷, 기업 전용회선, 데이터센터, CCTV 백본망처럼 안정성이 중요한 구간에서는 광 커넥터 제작 품질이 전체 네트워크 품질을 좌우합니다.
광 커넥터 제작이 중요한 이유
광케이블은 전기 신호가 아니라 빛을 이용해 데이터를 전송합니다. 일반 전선처럼 금속끼리 닿는다고 신호가 안정적으로 흐르는 구조가 아닙니다. 광섬유 중심부를 지나는 빛의 경로가 정확하게 정렬되어야 하고, 커넥터 단면은 깨끗하게 유지되어야 합니다.
광 커넥터 제작 품질은 다음 요소에 영향을 받습니다.
- 광섬유 절단면의 수직도
- 커넥터 내부 삽입 깊이
- 단면 오염 여부
- 광섬유 고정 상태
- 보호 부트와 하우징 체결 상태
- 작업 환경의 먼지와 습도
- 제작 후 광 수신 레벨 측정 여부
이 중에서도 현장에서 가장 자주 발생하는 문제는 단면 오염입니다. 커넥터 끝단에 먼지나 유분이 묻으면 삽입 손실과 반사 손실이 증가하고, 심한 경우 맞물리는 커넥터 단면까지 손상될 수 있습니다.

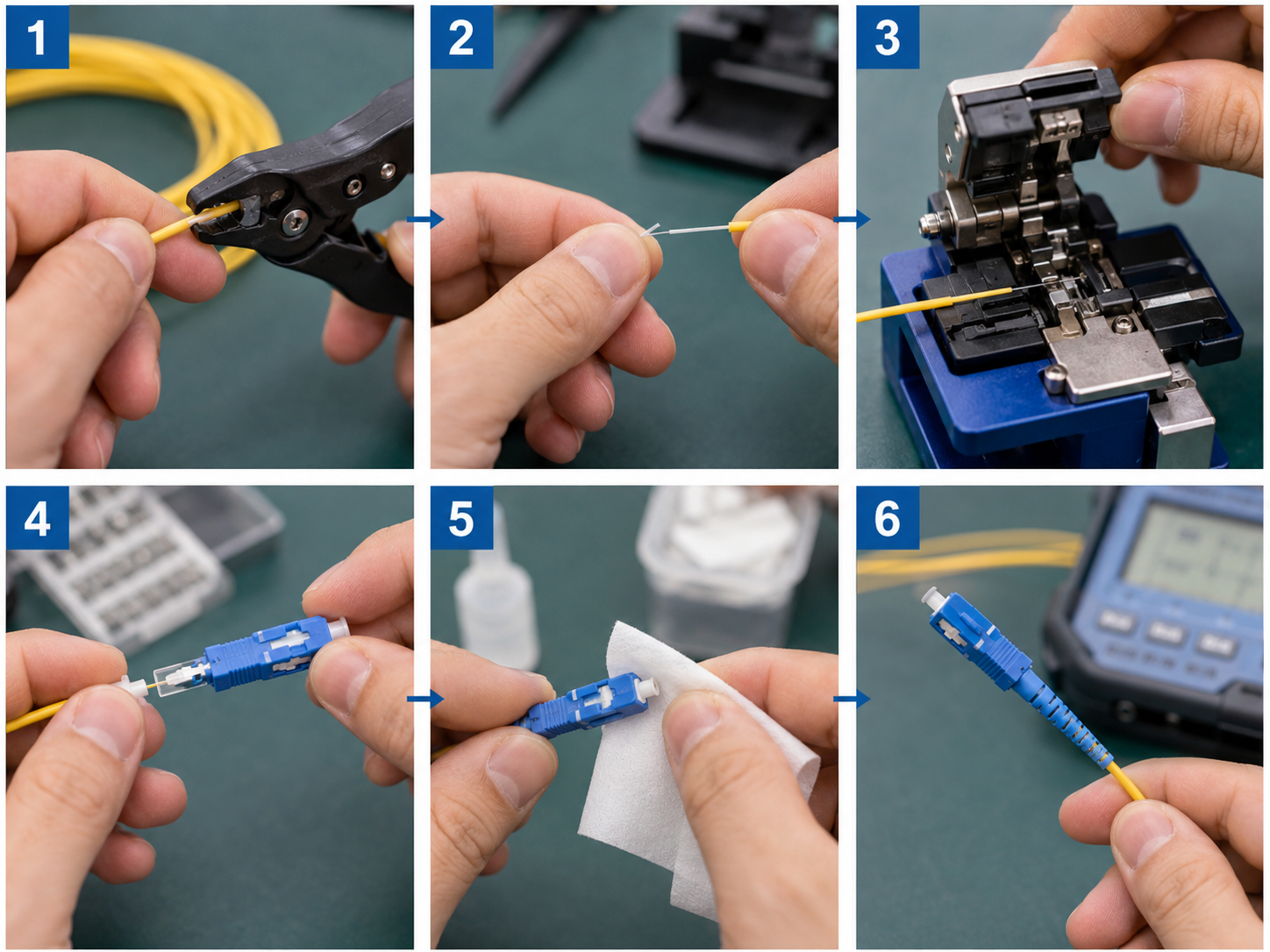

광 커넥터 제작 6단계 표준 공법
광 커넥터 제작은 크게 피복 탈피, 세척, 절단, 삽입, 고정, 마무리 조립의 순서로 진행됩니다. 각 단계는 단순한 작업처럼 보이지만, 하나만 대충 처리해도 품질 편차가 발생할 수 있습니다.
1단계: 피복 탈피

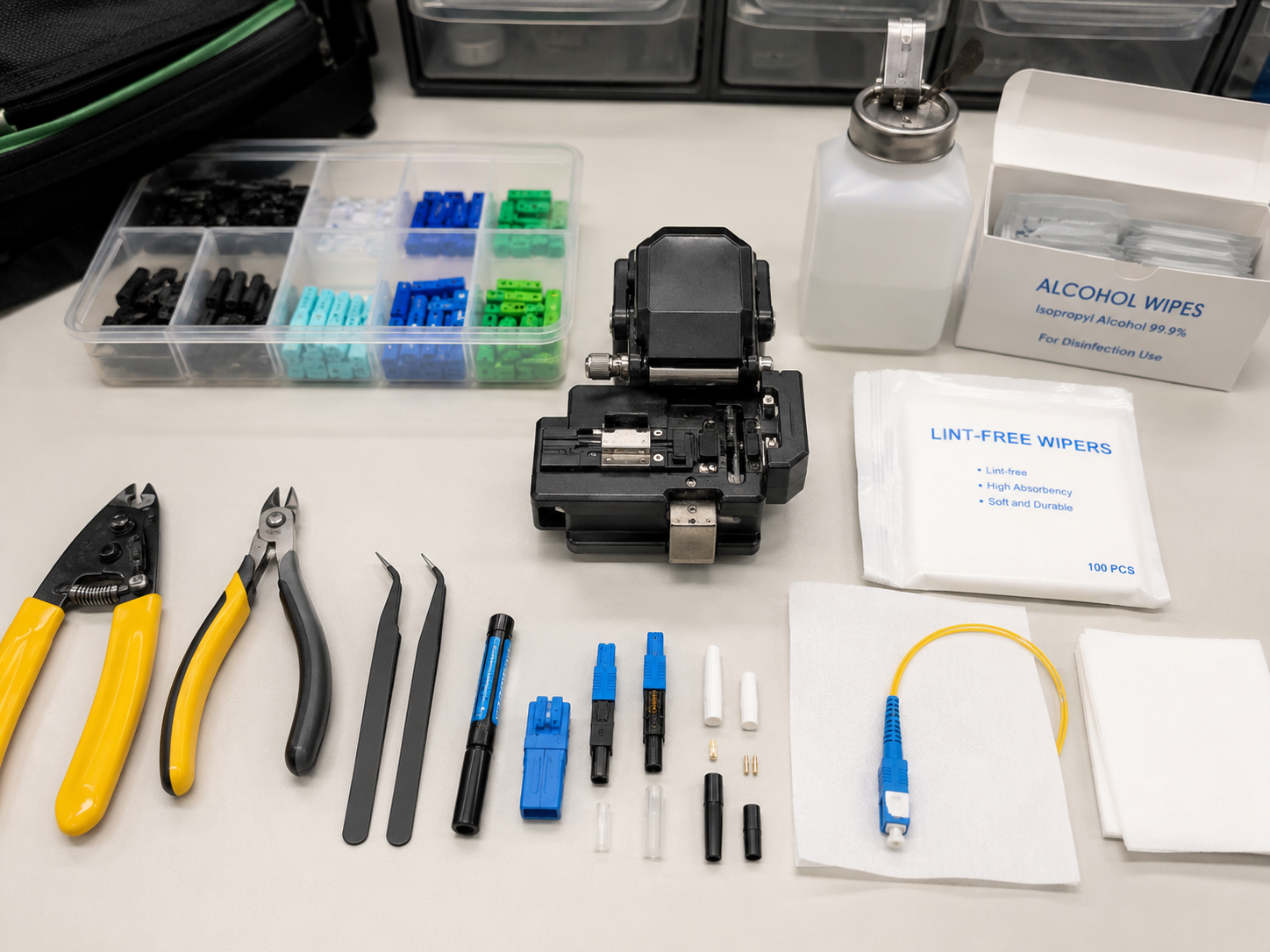

먼저 스트리퍼를 사용해 광케이블의 외피와 코팅층을 제거합니다. 이때 힘을 과하게 주면 내부 광섬유에 미세 균열이 생길 수 있습니다.
탈피 길이는 반드시 커넥터 규격에 맞춰야 합니다. 눈대중으로 길이를 맞추면 삽입이 불완전해지거나 내부 고정이 불안정해질 수 있습니다. 탈피 길이가 짧으면 광섬유가 제대로 안착되지 않고, 너무 길면 보호 부트와 하우징 체결 상태가 약해질 수 있습니다.
2단계: 알코올 세척
탈피 후에는 광섬유 표면에 남은 코팅 잔여물, 유분, 먼지를 무수 알코올과 전용 와이퍼로 닦아냅니다.
현장에서 가장 쉽게 생략되는 단계가 세척입니다. 하지만 세척을 건너뛰면 절단면 품질이 떨어지고 커넥터 내부로 오염물이 들어갈 가능성이 높아집니다. 광 커넥터 제작에서 세척은 부가 작업이 아니라 품질을 결정하는 필수 공정입니다.
3단계: 광섬유 절단
광섬유 절단기, 즉 클리버를 사용해 광섬유를 수직에 가깝게 절단합니다. 이 단계는 커넥터 품질을 좌우하는 핵심입니다.
절단날이 무디거나 이물질이 묻어 있으면 절단면이 깨끗하게 형성되지 않습니다. 육안으로는 정상처럼 보여도 실제 광신호는 절단면의 미세한 틈과 각도에 영향을 받을 수 있습니다. 따라서 절단기 상태를 주기적으로 점검하고, 작업 중 이물질이 들어가지 않도록 관리해야 합니다.
4단계: 커넥터 삽입
절단된 광섬유를 커넥터 본체에 천천히 삽입합니다. 무리하게 밀어 넣으면 광섬유가 휘거나 끝단이 손상될 수 있습니다.
반대로 끝까지 삽입하지 않으면 내부 접속이 불안정해집니다. 커넥터 제작은 빠르게 밀어 넣는 작업이 아니라 정확한 위치에 안착시키는 작업입니다. 삽입 과정에서 걸림이 느껴진다면 억지로 힘을 주기보다 절단면과 삽입 방향을 다시 확인하는 것이 좋습니다.
5단계: 고정 및 잠금
광섬유가 제 위치에 들어가면 커넥터 내부 잠금 장치를 이용해 고정합니다. 이 과정에서 광섬유가 밀리거나 돌아가지 않도록 주의해야 합니다.
잠금이 약하면 시간이 지난 뒤 진동, 장력, 온도 변화로 접속 품질이 떨어질 수 있습니다. 특히 단자함 내부나 고객댁 장비 주변처럼 케이블이 움직일 가능성이 있는 구간에서는 고정 상태를 더 꼼꼼히 확인해야 합니다.
6단계: 마무리 조립
마지막으로 하우징과 보호 부트를 결합합니다. 보호 부트는 단순 마감 부품이 아니라 케이블이 꺾이는 부분의 부담을 줄여주는 역할을 합니다.

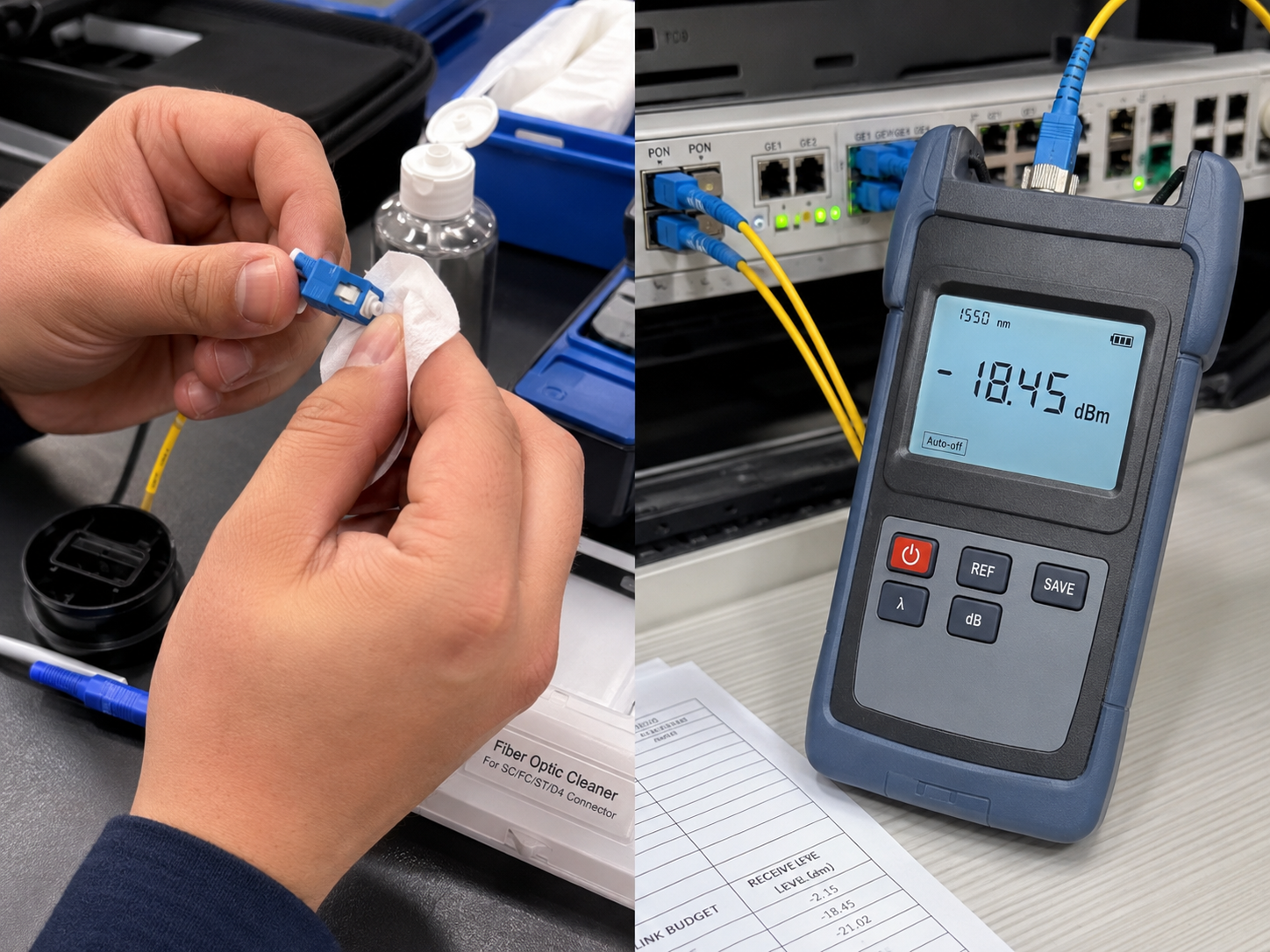

마무리 조립 후에는 가능한 한 광파워미터, 광원, OTDR 또는 현장 품질 측정 장비를 사용해 실제 수신 레벨과 손실 상태를 확인해야 합니다. 작업자의 감이 아니라 수치로 품질을 확인해야 재출동 가능성을 줄일 수 있습니다.
완성형 광케이블과 조립형 광 커넥터의 차이
현장에서는 공장에서 미리 제작된 완성형 광케이블과 현장에서 직접 제작하는 조립형 광 커넥터가 함께 사용됩니다. 두 방식은 목적과 장점이 다르기 때문에 현장 조건에 맞게 선택해야 합니다.
완성형 광케이블의 장점
완성형 광케이블은 공장 환경에서 커넥터가 조립되고 검사됩니다. 통제된 환경에서 제작되기 때문에 품질 편차가 적고, 현장 작업 시간이 짧아지는 장점이 있습니다.
대규모 구축 현장, 품질 안정성이 중요한 구간, 작업 시간을 줄여야 하는 반복 설치 구간에서는 완성형 광케이블이 유리할 수 있습니다.
조립형 광 커넥터의 장점
조립형 커넥터는 현장 상황에 맞춰 길이를 조절할 수 있다는 장점이 있습니다. 배관 경로가 복잡하거나 정확한 케이블 길이를 사전에 예측하기 어려운 현장에서는 조립형 방식이 효율적입니다.
다만 작업자의 숙련도, 작업 환경, 공구 상태에 따라 결과가 달라질 수 있습니다. 따라서 조립형 커넥터를 사용할 때는 제작 후 측정과 기록이 반드시 함께 따라가야 합니다.
어떤 방식을 선택해야 할까?
품질 안정성을 최우선으로 보는 구간이라면 완성형 광케이블을 우선 검토하는 것이 좋습니다. 반면 현장 대응성과 길이 조절이 중요하다면 조립형 커넥터가 적합합니다.
중요한 것은 어느 방식이 무조건 좋다고 단정하지 않는 것입니다. 현장 조건, 서비스 속도, 유지보수 가능성, 측정 장비 사용 여부를 함께 고려해야 합니다.
단면 세척과 보호 캡 관리가 중요한 이유
광 커넥터의 끝단은 빛이 통과하는 가장 중요한 부분입니다. 이곳에 먼지, 지문, 기름기, 플라스틱 가루가 묻으면 신호가 산란되거나 반사될 수 있습니다.
특히 보호 캡은 오염을 막기 위한 부품이지만, 관리가 잘못되면 오히려 오염원이 될 수 있습니다. 보호 캡을 바닥에 내려놓은 뒤 다시 끼우는 행동은 피해야 합니다. 주머니나 공구함 안에 넣어둔 캡을 그대로 재사용하는 것도 좋지 않습니다.
캡이 깨끗해 보인다고 해서 실제로 깨끗한 것은 아닙니다. 광 커넥터 품질 관리에서 가장 위험한 오염은 눈에 보이지 않는 오염입니다. 연결 전에는 커넥터 단면을 다시 세척하고, 가능하면 검사 장비로 확인하는 습관이 필요합니다.
광 커넥터 제작 후 품질 확인 체크리스트
작업이 끝났다면 다음 항목을 확인하는 것이 좋습니다.
- 탈피 길이가 커넥터 규격에 맞는가?
- 세척 후 광섬유 표면에 잔여물이 없는가?
- 절단기가 정상 상태이며 절단면이 깨끗한가?
- 광섬유가 커넥터 내부에 끝까지 삽입되었는가?
- 잠금 장치가 제대로 체결되었는가?
- 보호 부트가 케이블 꺾임을 완화하고 있는가?
- 연결 전 커넥터 단면을 다시 세척했는가?
- 보호 캡을 오염되지 않게 관리했는가?
- 광 수신 레벨이나 삽입 손실을 측정했는가?
- 측정값을 작업 기록으로 남겼는가?
이 체크리스트는 작업 시간을 늘리기 위한 절차가 아닙니다. 재출동과 반복 장애를 줄이기 위한 최소한의 품질 안전장치입니다.
현장 전문가 관점: 품질 차이는 숙련도보다 반복 습관에서 나온다
현장에서 오래 일한 작업자일수록 속도가 빠릅니다. 하지만 속도가 곧 품질을 의미하지는 않습니다.
광 커넥터 제작 불량은 대부분 한 번의 큰 실수보다 작은 생략에서 시작됩니다. 세척을 한 번 건너뛰거나, 절단날 점검을 미루거나, 보호 캡을 바닥에 둔 뒤 다시 사용하는 행동이 누적되면 원인 불명 장애로 이어질 수 있습니다.
따라서 표준 공법은 초보자만 지키는 매뉴얼이 아닙니다. 숙련자가 품질 편차를 줄이기 위해 더 철저히 지켜야 하는 기준입니다. 좋은 현장 작업자는 손이 빠른 사람이 아니라, 보이지 않는 부분까지 같은 기준으로 반복하는 사람입니다.
빠른 작업보다 중요한 것은 재작업을 만들지 않는 것
현장에서는 빠른 개통이 중요합니다. 그러나 광 커넥터 제작에서는 빠른 작업보다 정확한 작업이 더 중요합니다.
세척을 생략해 몇 초를 줄일 수는 있습니다. 하지만 그 결과로 고객 불만이 발생하면 재방문, 원인 분석, 장비 점검까지 훨씬 더 큰 시간이 소모됩니다.
특히 10기가급 인터넷, 기업 전용회선, 데이터센터, CCTV 백본망처럼 안정성이 중요한 환경에서는 작은 손실 차이도 체감 품질에 영향을 줄 수 있습니다. 오염된 커넥터 단면은 삽입 손실뿐 아니라 반사 문제를 유발할 수 있으므로 연결 전 검사와 세척을 반복하는 습관이 필요합니다.
결론: 표준 공법은 현장 품질을 지키는 가장 현실적인 방법
광 커넥터 제작은 단순히 선을 연결하는 작업이 아닙니다. 초고속 데이터가 통과하는 길을 정밀하게 여는 작업입니다.
피복 탈피, 세척, 절단, 삽입, 고정, 마무리 조립이라는 6단계를 정확히 지키는 것만으로도 많은 품질 문제를 예방할 수 있습니다. 여기에 단면 세척, 보호 캡 관리, 제작 후 측정까지 더해지면 원인 불명 VOC를 줄이는 데 큰 도움이 됩니다.
결국 광 커넥터 제작 표준 공법은 고객에게 안정적인 서비스를 제공하고, 작업자에게는 불필요한 재방문을 줄여주는 가장 현실적인 품질 전략입니다.
FAQ
Q1. 광 커넥터 제작에서 가장 중요한 단계는 무엇인가요?
세척과 절단이 특히 중요합니다. 광섬유 표면에 오염물이 남아 있거나 절단면이 고르지 않으면 삽입 손실과 반사 문제가 발생할 수 있습니다.
Q2. 조립형 광 커넥터는 완성형보다 품질이 낮은가요?
무조건 낮다고 볼 수는 없습니다. 다만 조립형은 작업자 숙련도와 현장 환경의 영향을 많이 받습니다. 품질 안정성이 중요한 구간에서는 완성형을 우선 검토하고, 조립형을 사용할 때는 반드시 측정으로 결과를 확인하는 것이 좋습니다.
Q3. 보호 캡은 다시 사용해도 되나요?
오염되지 않은 상태라면 사용할 수 있습니다. 하지만 바닥에 떨어졌거나 주머니, 공구함에 보관했던 캡은 재사용을 피하는 것이 좋습니다. 보호 캡 내부의 먼지가 커넥터 단면으로 옮겨갈 수 있기 때문입니다.
Q4. 광 커넥터 단면은 눈으로 봐서 깨끗하면 괜찮나요?
그렇지 않습니다. 광 커넥터 단면의 오염은 육안으로 확인하기 어려운 경우가 많습니다. 가능하면 전용 검사 장비와 클리너를 사용해 확인하는 것이 안전합니다.
Q5. 광 커넥터 제작 후 꼭 측정해야 하나요?
품질을 안정적으로 관리하려면 측정이 필요합니다. 광파워미터, 광원, OTDR 등을 사용하면 작업자의 감이 아니라 객관적인 수치로 접속 상태를 확인할 수 있습니다.
